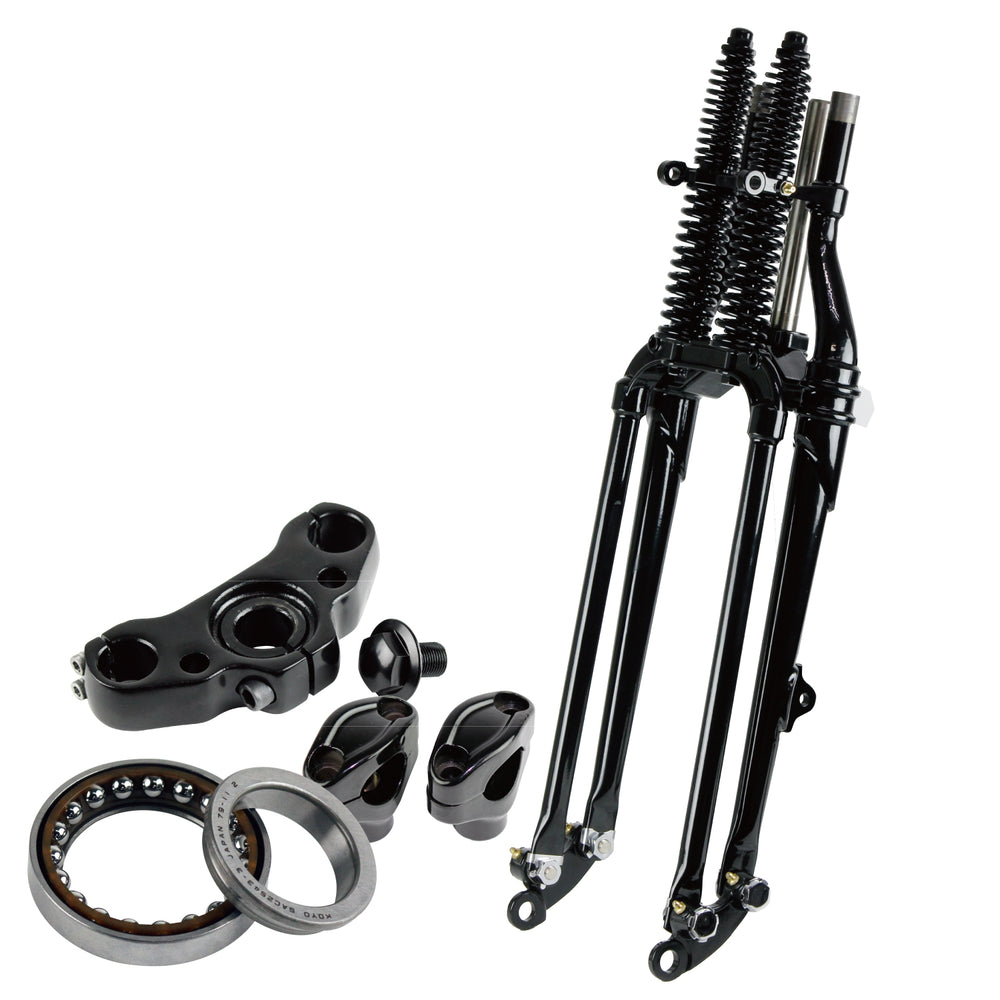

74スプリンガーフォークKIT　SR400/500（ドラム車）　2インチオーバー　アンギュラベアリング対応

ハーレー用流用による「違和感」を払拭！
完全オリジナル・ボルトオンスプリンガーフォーク登場！

SR400/500（ドラム車用）のスプリンガーフォーク。
※1JR-341852～のステムベアリングがアンギュラベアリングの車両用。

---

Bolt on fitting.
フレーム加工不要の完全ボルトオン設計

通常の74スプリンガーをSRに取り付けるにはメインフレームにハンドルストッパーを付けるような構造が多く見られましたが、本製品はシャフトのオフセットを見直した自社設計での金型でフレーム加工は一切なしのボルトオンで装着が可能です。


※装着イメージはストックサイズ

Compatible with drum brakes.
ドラムブレーキに対応

ドラムブレーキのブレーキパネルはフローティングさせ、フォークの動きを妨げない構造になっています。


※装着イメージはストックサイズ

Improved the shortcomings.
スプリンガーフォーク最大の欠点を改善

ハンドルの切れ角を大幅に改善！実用足る切れ角に。また、生産コストを徹底的に見直し、現実的な価格設定を実現。


※装着イメージはストックサイズ

Classic Top bridge&Riser.
クラシカルなハンドル周り

トップティ（トップブリッジ）も専用鋳造設計で、専用ライザーによりコンパクトなハンドル周りからクラシカルなスタイルも幅広く対応します。


※装着イメージはストックサイズ

---

ブレーキパネルについて

ブレーキパネルは純正を送って頂き、加工を施しての発送となります。

・純正ブレーキパネルは無加工の状態のまま保管しておきたい
・スプリンガーフォークキットと同時に在庫しておきたい
などの場合は別売りの中古加工ブレーキパネル（G5-00302） をお買い求め下さい

適合車種

SR400/500（ドラム車）
※1JR-341852～のステムベアリングがアンギュラベアリングの車両用。

ベアリングについて

※1JR-341852～のステムベアリングがアンギュラベアリングの車両、またはアンギュラベアリングに交換している車両はG5-00300、G5-00301のアンギュラベアリング用の74スプリンガーフォークKITをご使用下さい。


※上記車体番号の99年式前後で純正採用のベアリングが変わります。適応年式でも整備で後年式のアンギュラベアリングに交換していることも多いので、先に分解して確認されることをお勧めします。

※本製品の上部ベアリングレース上は、ステムシャフトに合わせて旋盤加工を施した専用品になります。

※付属品はベアリングレースの上側のみとなります。ベアリングとフレーム側レース、下部のベアリングも交換される場合は純正をご使用下さい。

---

ご購入の流れ

ご購入の流れ

■SRスプリンガーフォークKIT購入
↓

■SRのブレーキパネルを弊社へ送付ください（送料お客様負担）
・561-0804
・大阪府豊中市曽根南町3-10-2
・株式会社グッズ　物流倉庫
・06-6865-4000
↓

■ブレーキパネル到着次第、スプリンガーフォーク用の加工を施します
※加工の際に機械に固定する為、若干の挟み傷が付きます。予めご了承ください。
※納期：パネル到着より1週間程
↓

■加工が完了次第、スプリンガーフォークKIT含め発送致します

スプリンガーフォークKITを在庫される業者様へ

スプリンガーフォーク本体を先に発送させて頂きます。
スプリンガーフォーク使用の予定が立ち次第、ブレーキパネルを弊社まで発送下さい

---

以下、必ずご確認下さい

ブレーキに関しての注意点

スプリンガーフォークは現在ほぼ全ての純正採用されている、テレスコピックフォークより強度が大きく劣ります。
通常のブレーキとは異なり、フロント3割、リア7割程度のブレーキング操作で運転して下さい。

本製品は80年ほど前の構造のフロントフォークになります。当時とは道路、交通事情も大きく異なります。また操作感も
大きく変わりますので、十分に操作に慣れるまで（もちろんその後も）安全運転を心掛けて下さい。

取り付けについて

本製品の取り付けは必ず専門のショップ様へご依頼ください。

作業をされる方は組付け説明書を熟読の上作業を行ってください。
※グリス、ねじロックなどの付け忘れは重大な事故を起こす可能性が御座います
注意事項が守られていない事による、いかなる問題も弊社では保障致しません

ベアリングの消耗について

スプリンガーフォークはノーマルのテレスコピックフォークよりかなり重たく、フォークのストロークが少ない、
ダンパーによる減衰が無い事から、 ステムベアリングの痛みが早くなってしまいます。
マニュアル記載よりも早いスパンで交換し、グリスアップはこまめに行って下さい。

---

サイズ

アンダーステム下部からアクスルシャフトまで：約460ｍｍ　幅：約212ｍｍ

材質

スチール

内容物

本体、トップティ、ライザー、ハンドルスペーサー、ブレーキパネル、シャフト、ホイールカラー×1セット、
