リアコンバージョンKIT　Rebel250(MC49)/500(PC60)
取り付け手順


当ページでは下記商品の装着手順をご紹介致します。

リアコンバージョンKIT　Rebel250(MC49)/500(PC60)
※使用する工具や一般的な配線処理などに関しての説明は省いております
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい

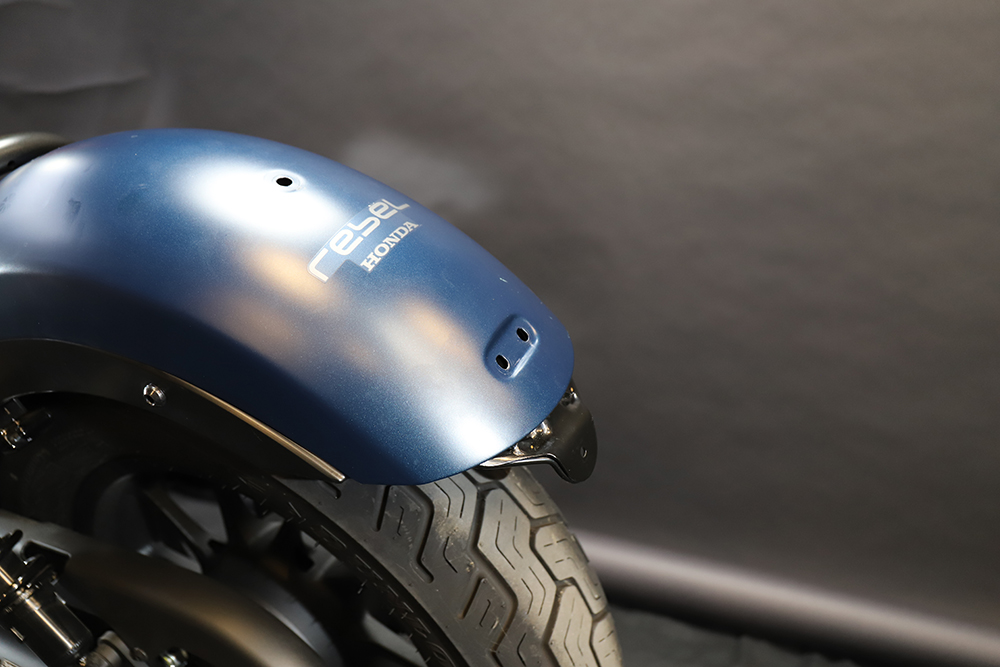

純正部品の取り外し

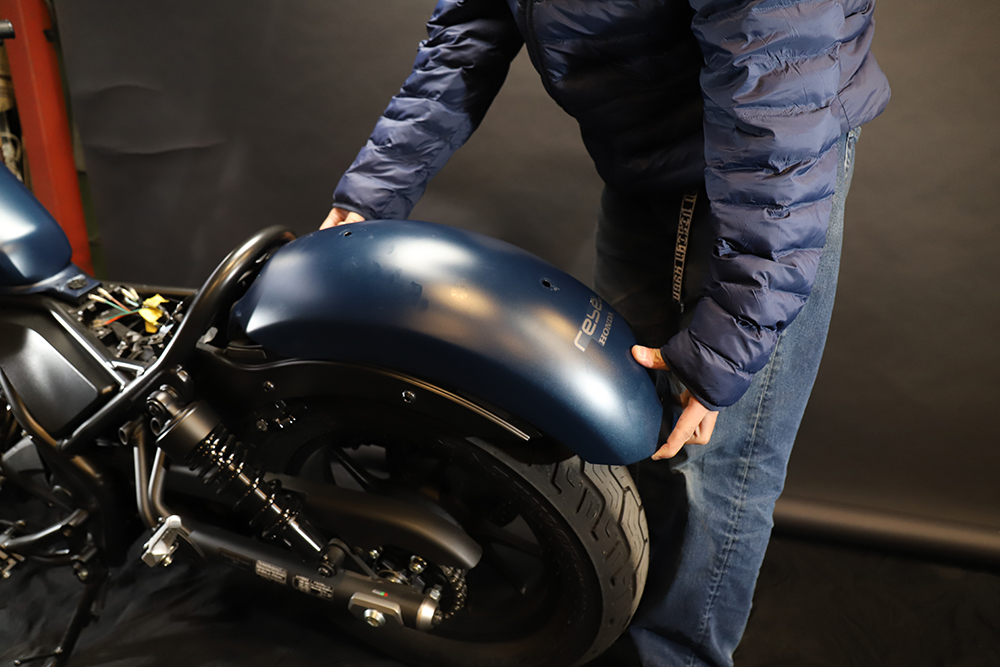

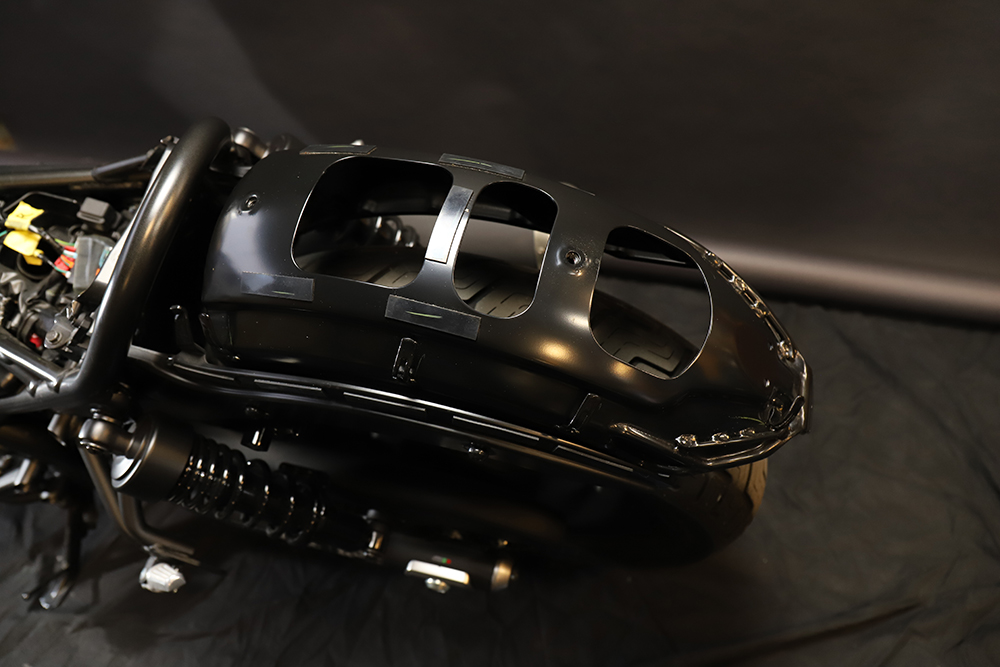

シート、テールランプ・フェンダーを取り外す












リアコンバージョンキットを用意する

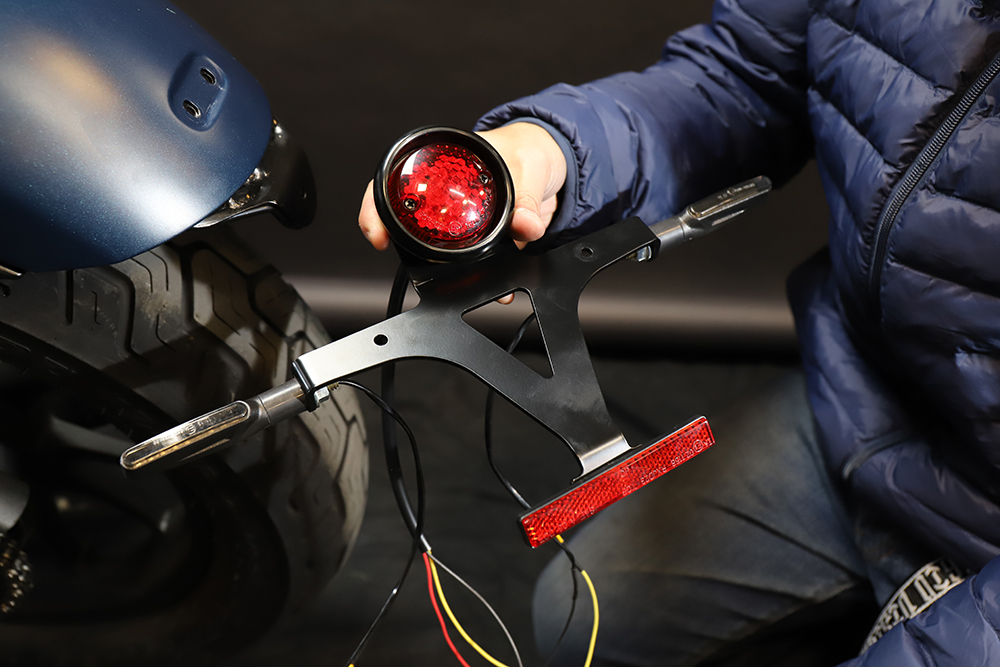

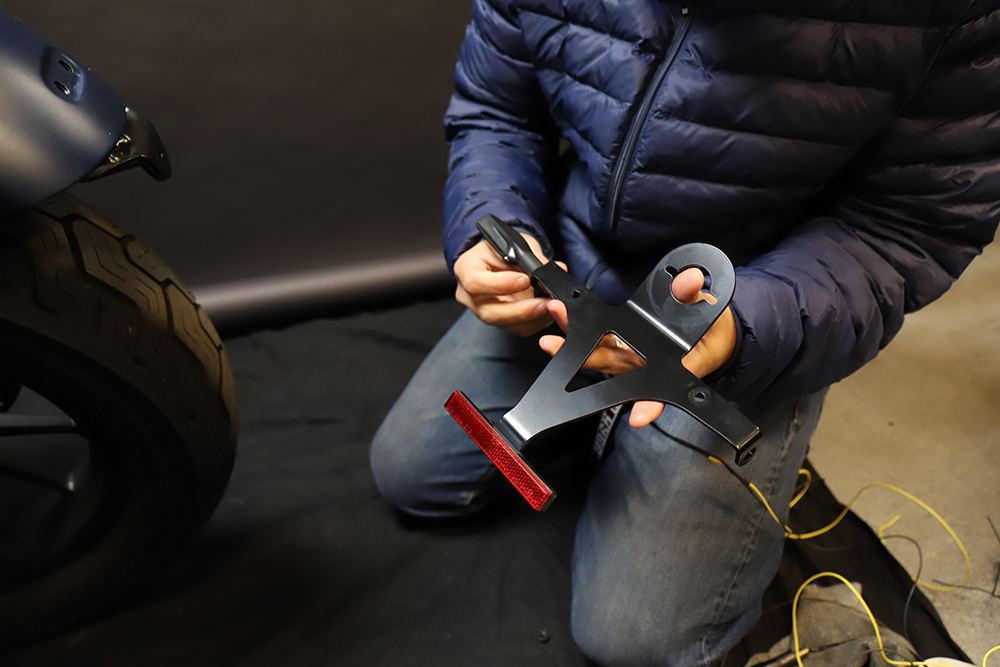

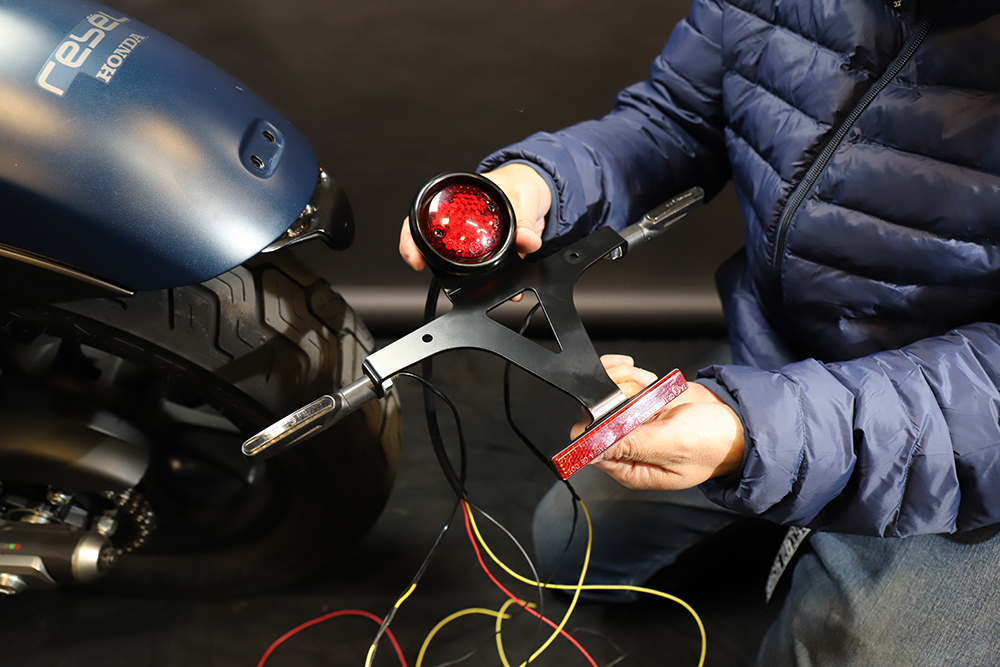

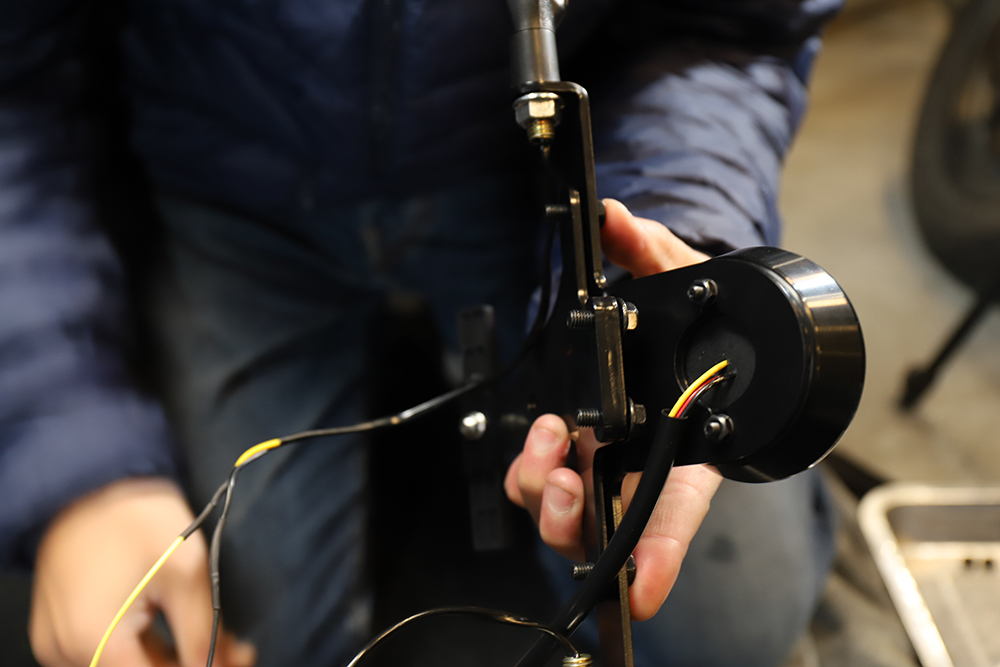

本製品を取り出し、テールランプ、ウインカー、リフレクターをセットする












リアコンバージョンキットを車体に装着する

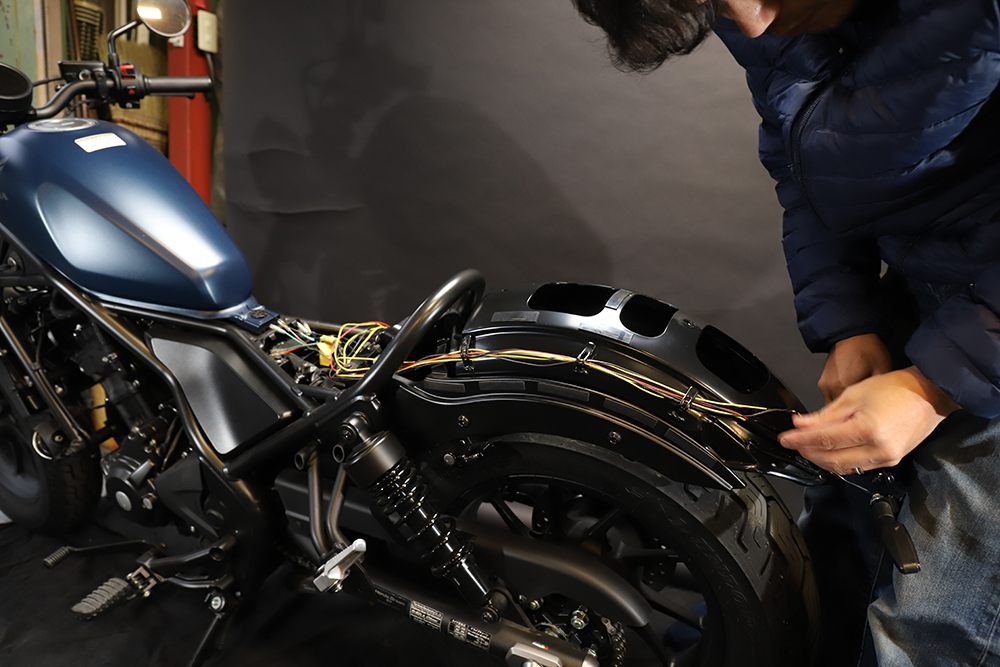

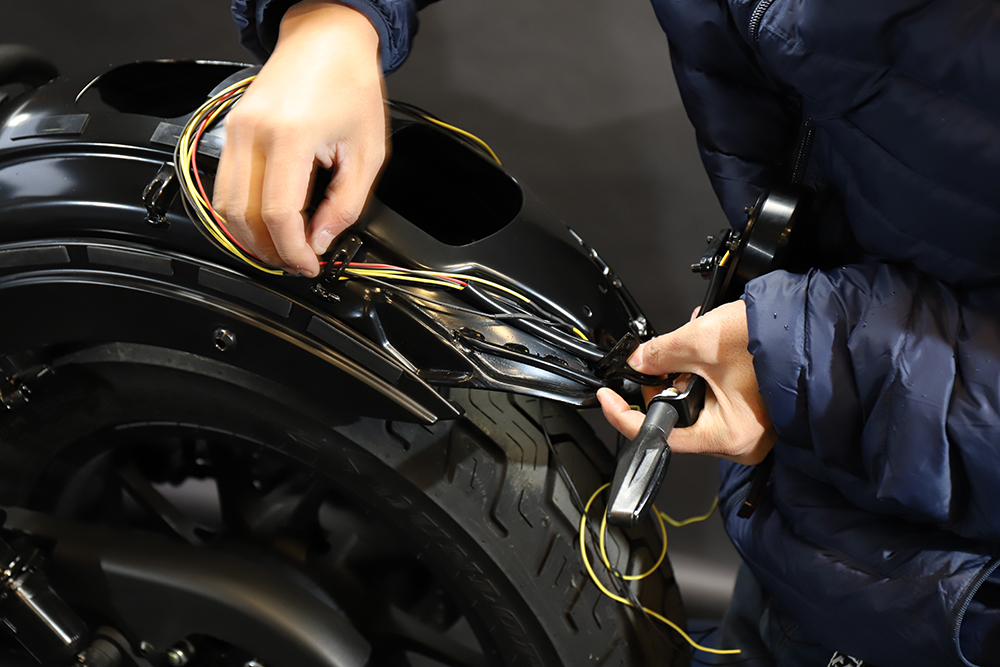

純正テール同様、配線をフェンダーの逃がしへ通す

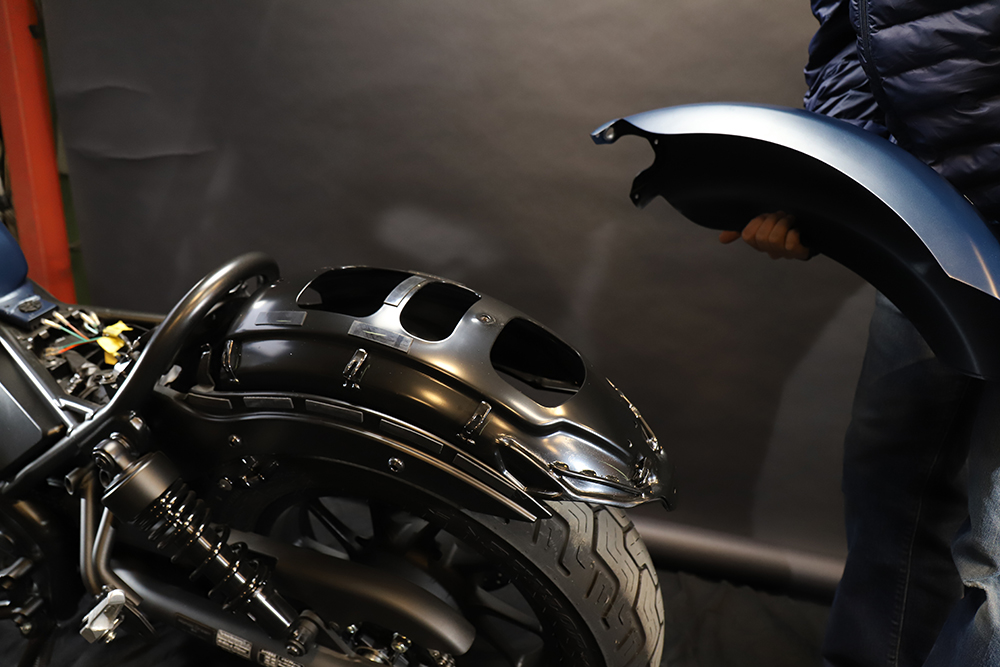

フェンダーを取り付ける

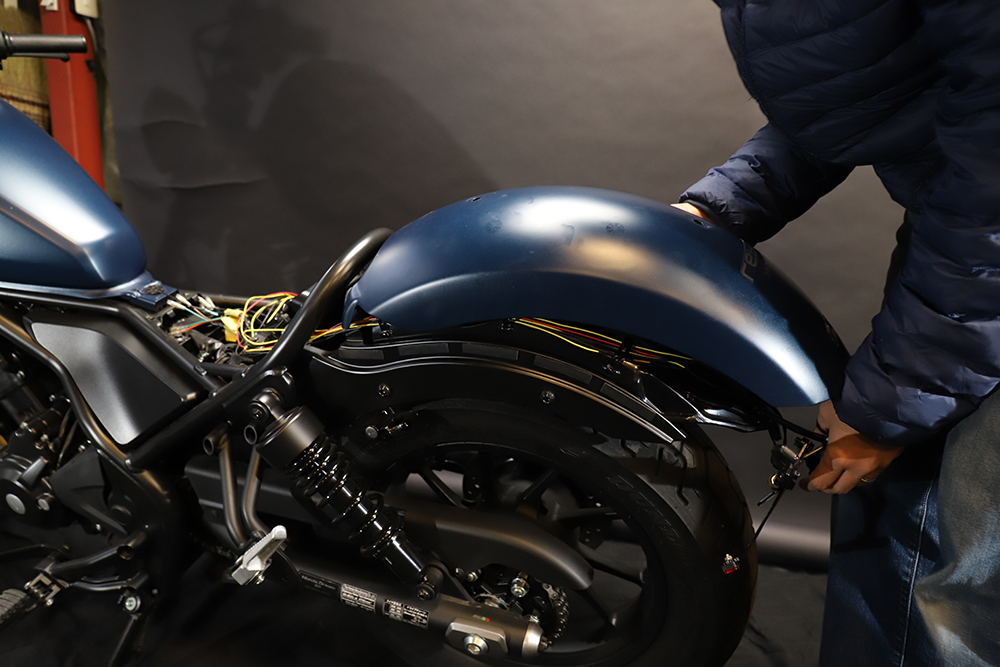

テールランプ等配線の余裕を持たせ状態でフェンダーを被せる

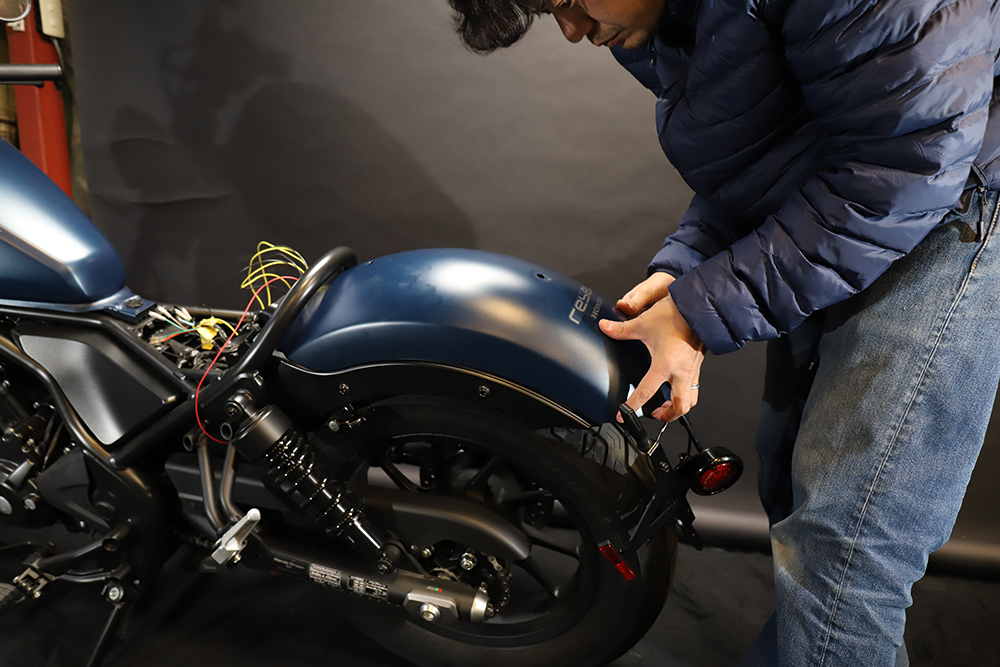

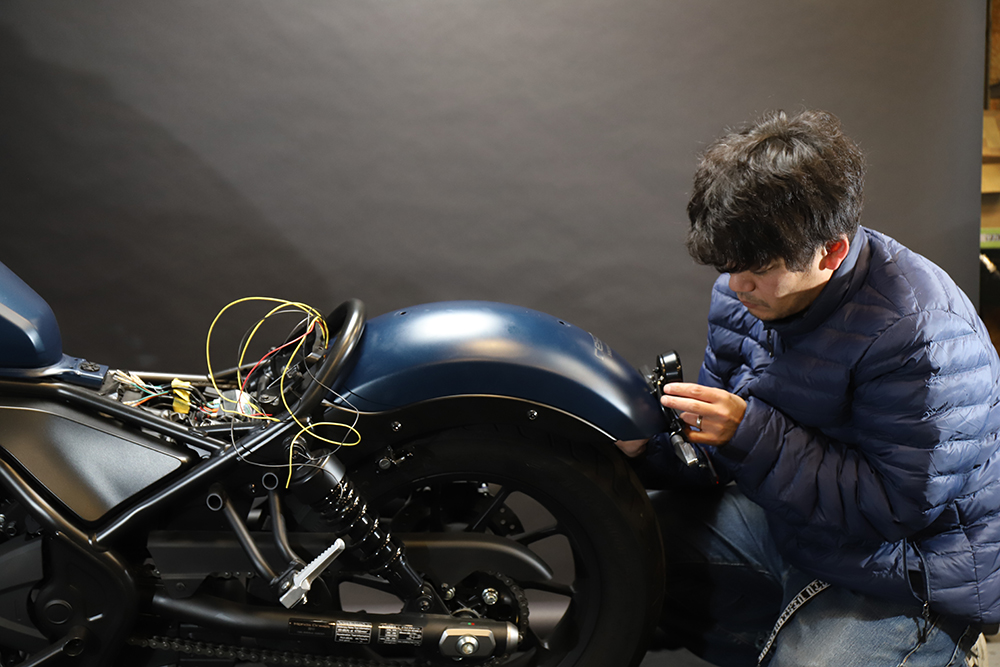

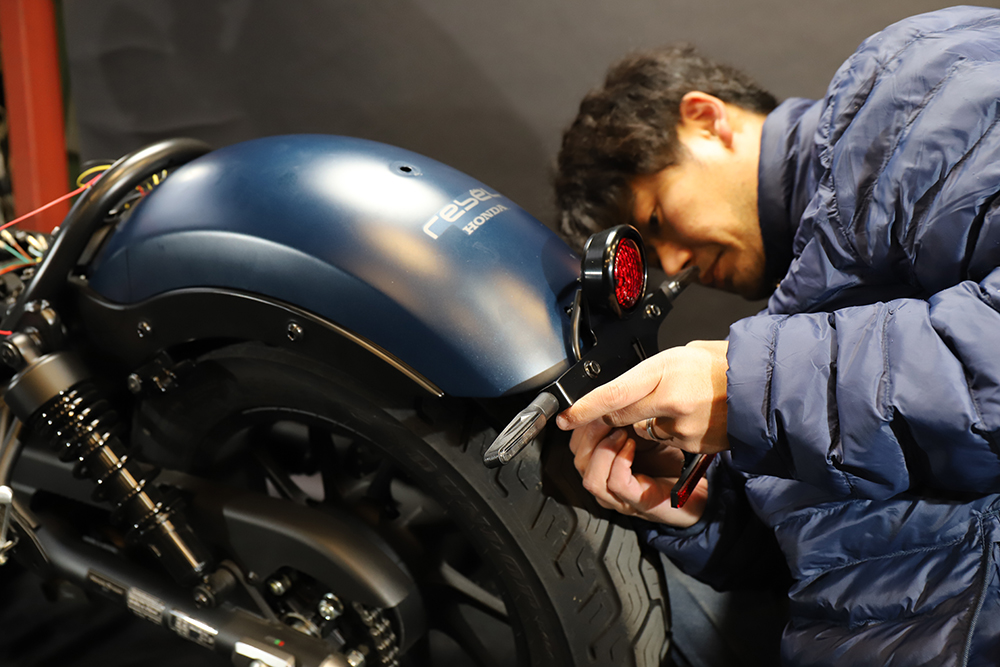

コンバージョンキットを取り付ける

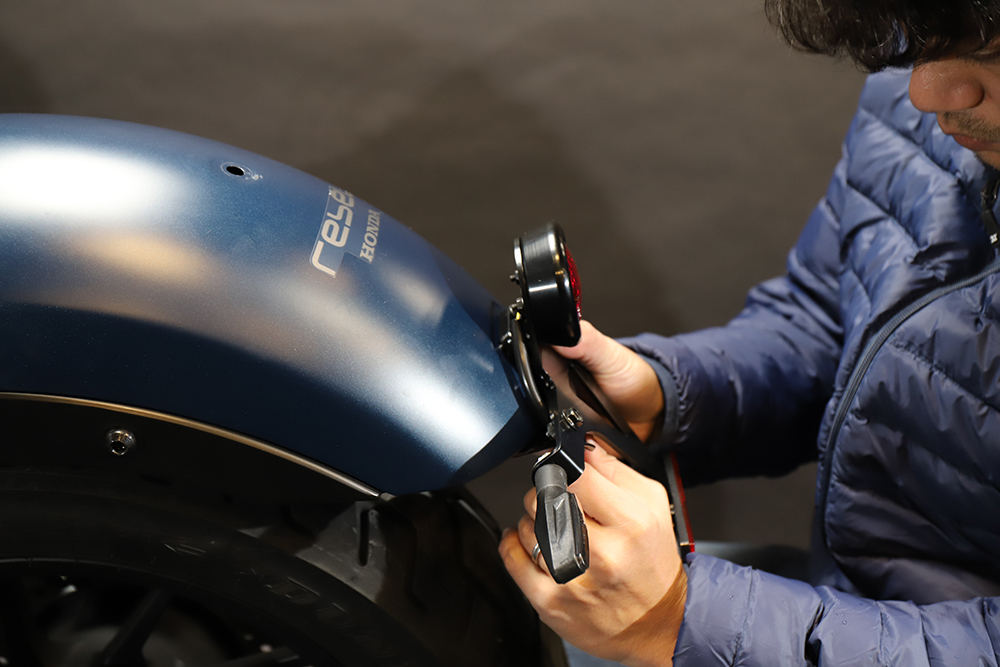

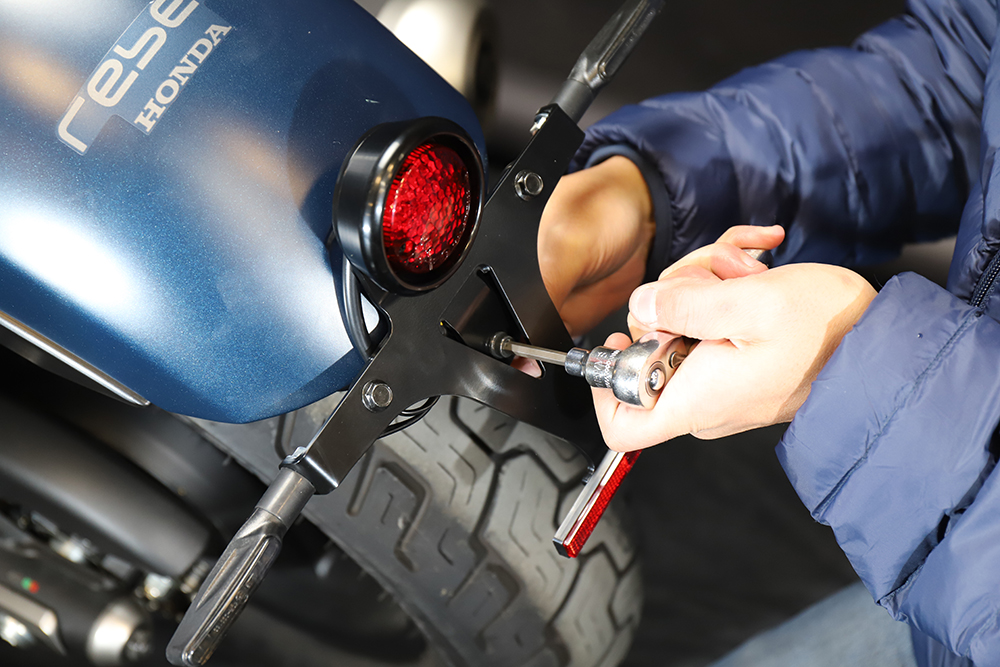

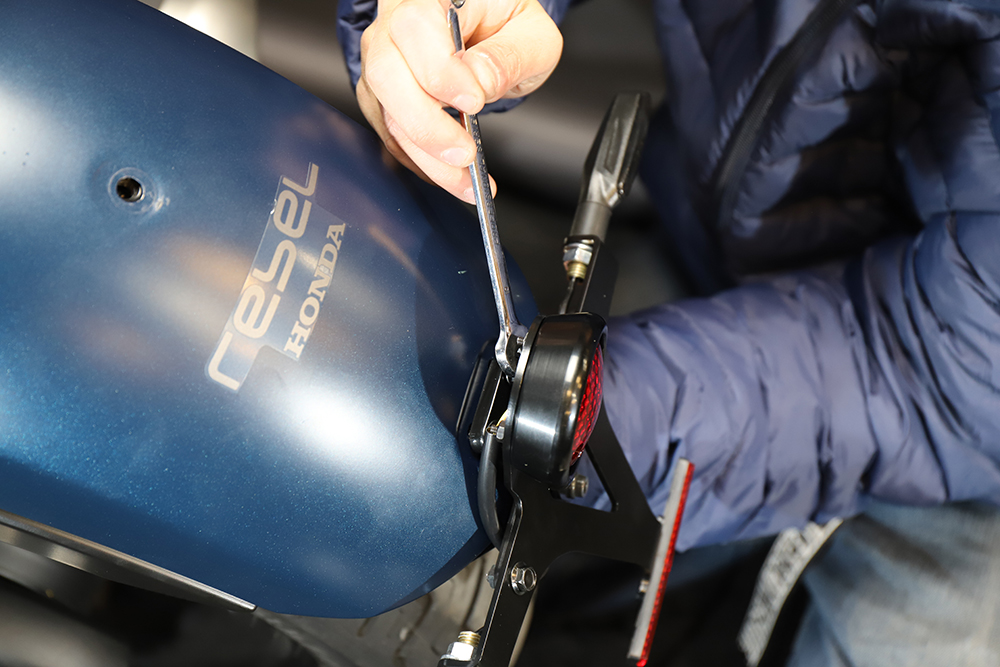

コンバージョンキットを取り付け、各ボルトを固定する

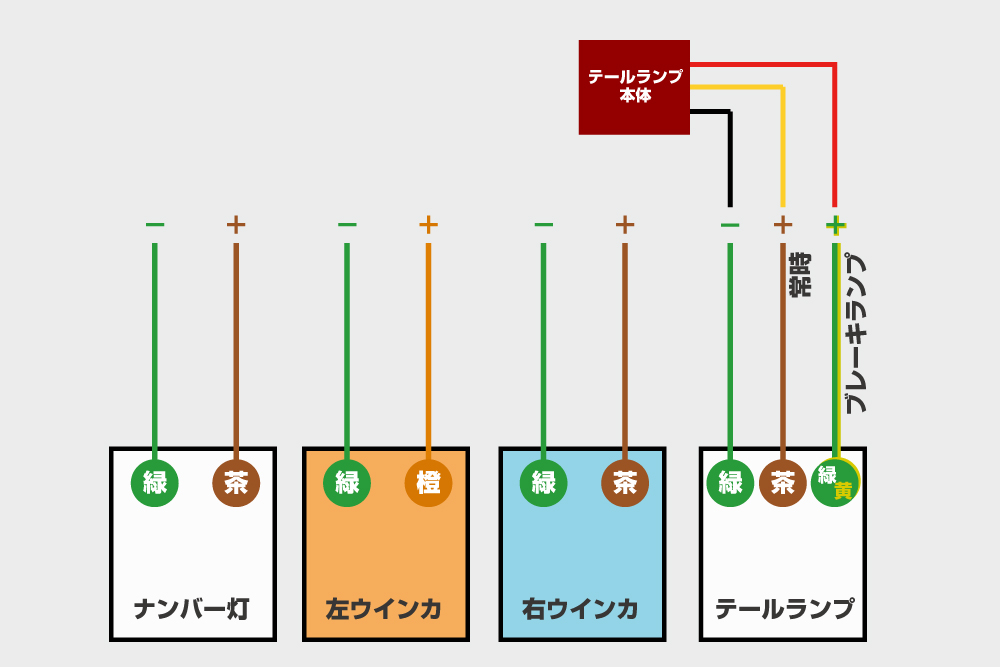

結線参考図を元に各配線を接続下さい。










※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい
