ライト&ナンバーリロケーションキット RH1250S スポーツスターS
取り付け手順


当ページでは下記商品の装着手順をご紹介致します。

ライト&ナンバーリロケーションキット RH1250S スポーツスターS
品番: GW-6045

使用する工具や一般的な配線処理などに関しての説明は省いております
車体の個体差により、若干の調整・工夫が必要となる場合がございます
取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい






純正部品の取り外し

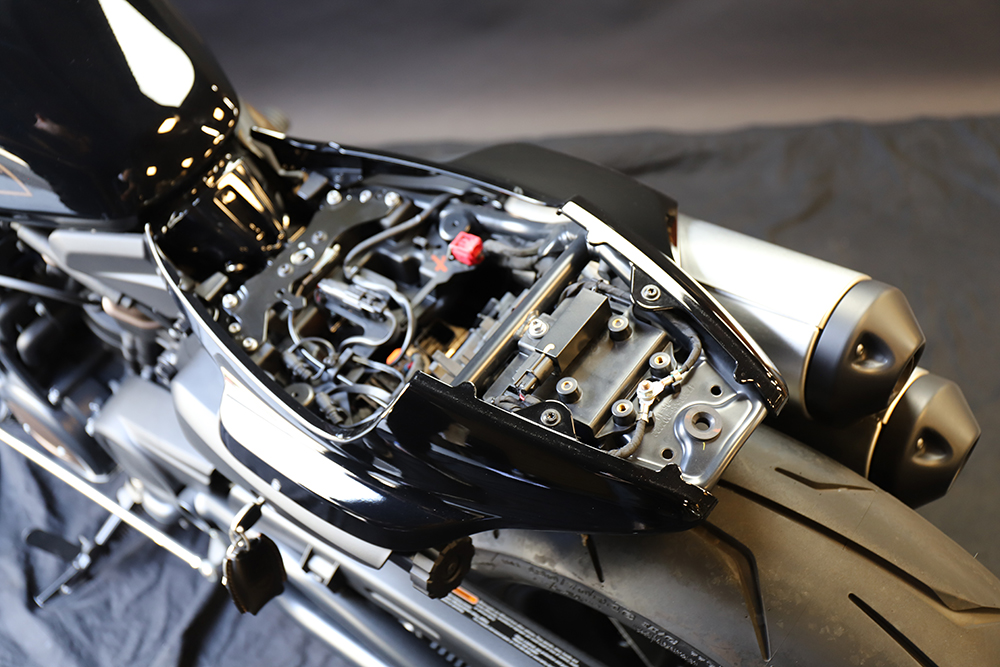

シート、テールカウル・トップカバーを取り外す

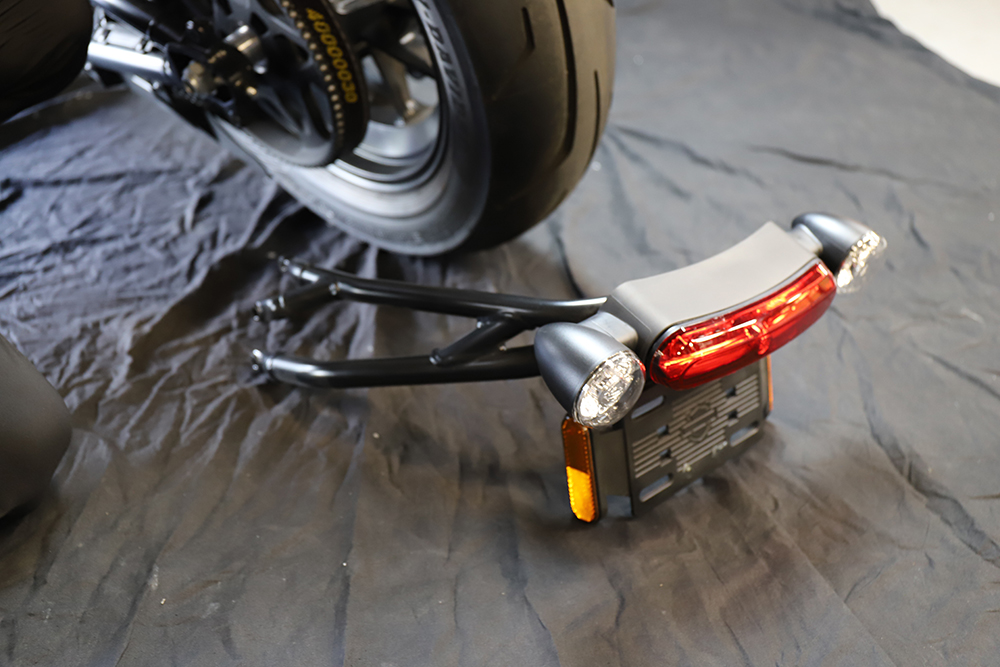

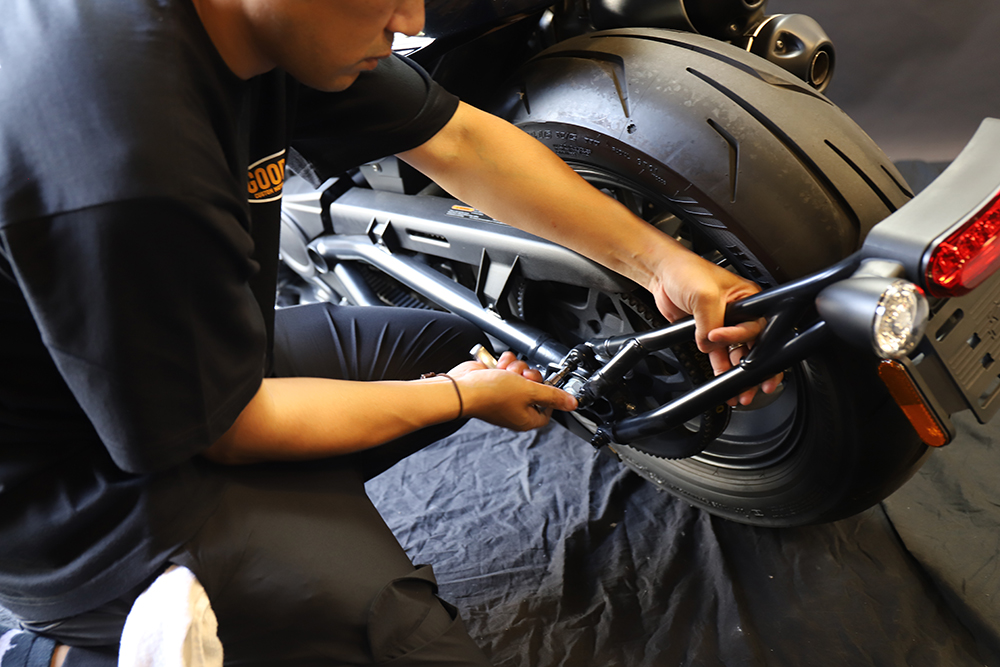

純正テールステーを取り外す

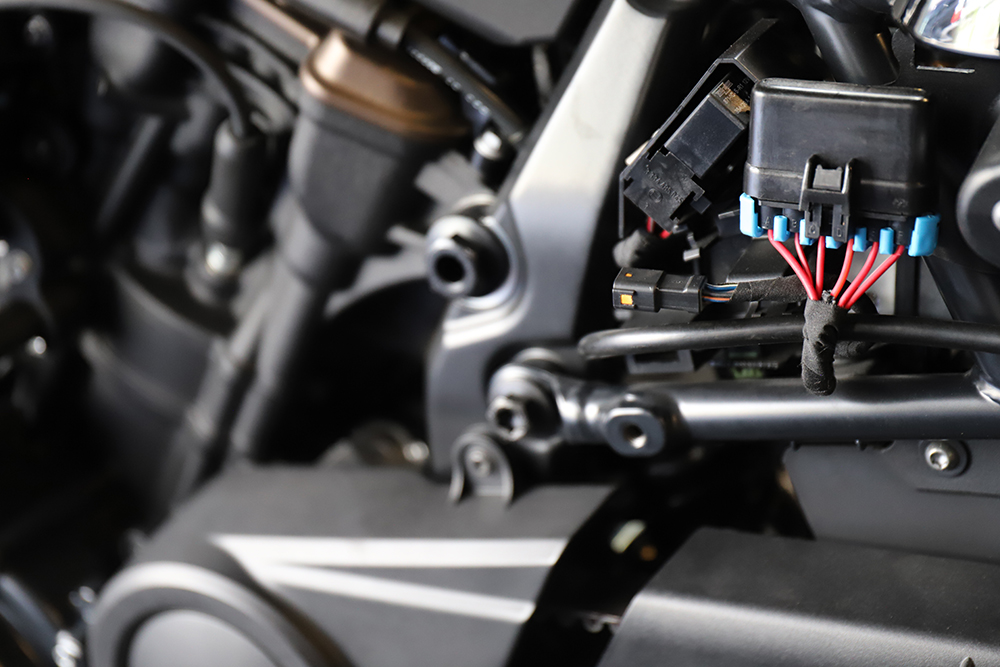

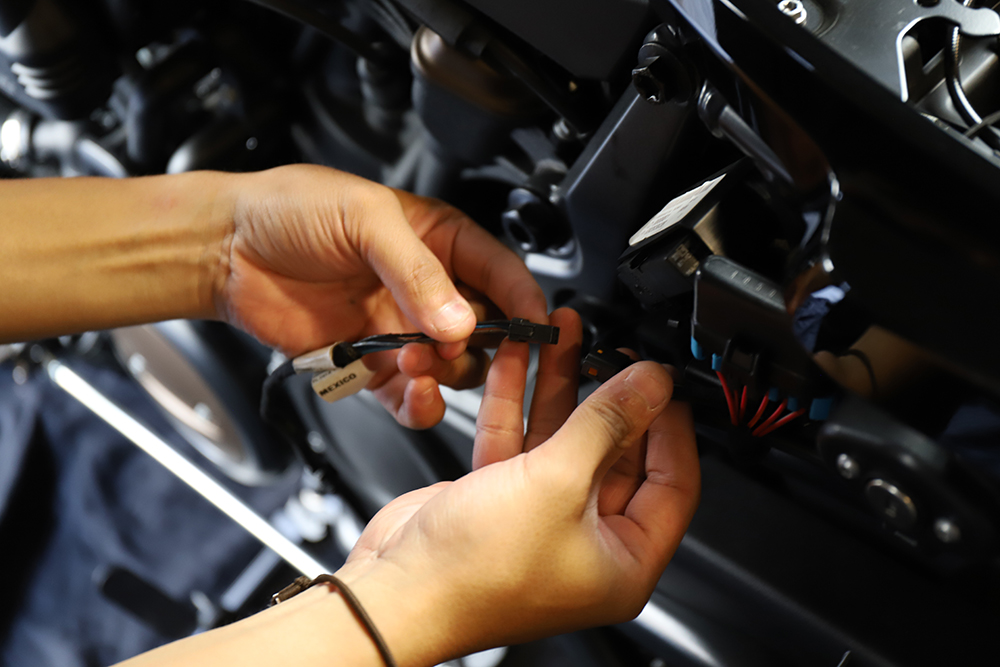

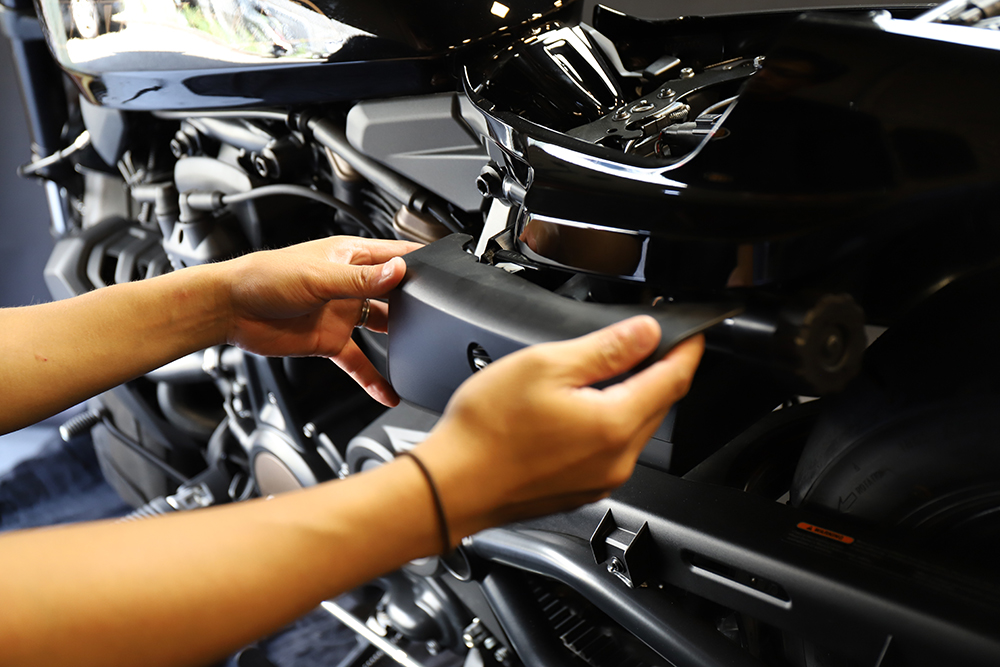

サイドカバーを外しテールランプのコネクタを取り外す










製品の取り付け

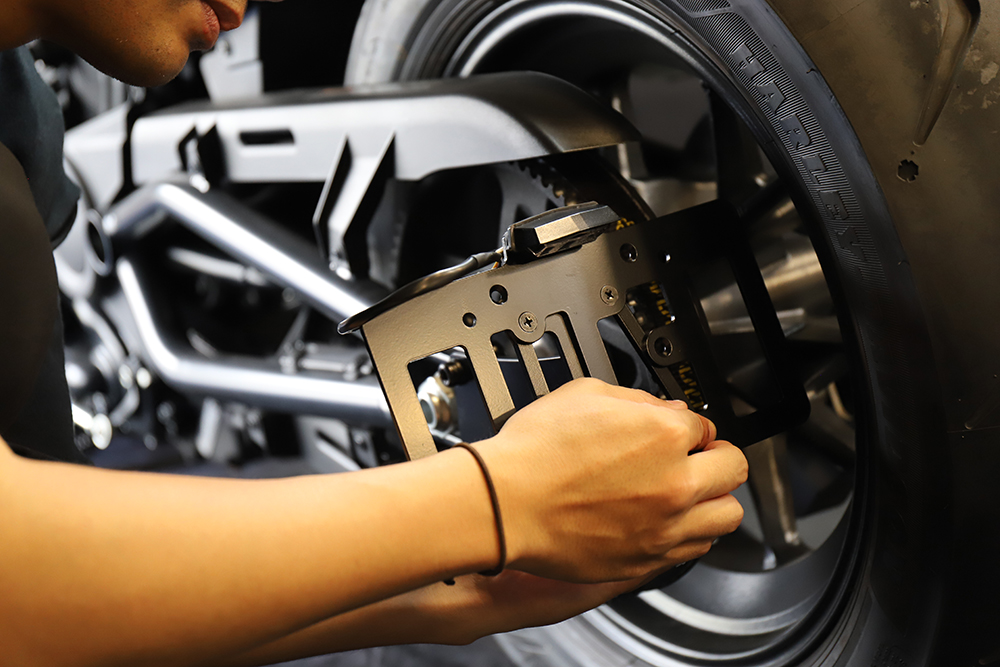

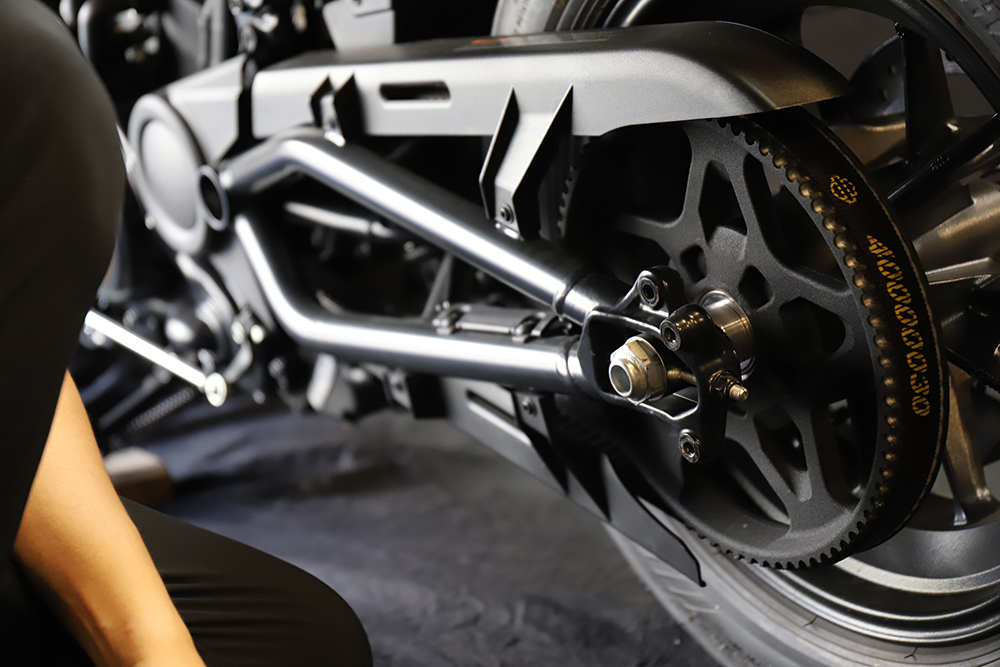

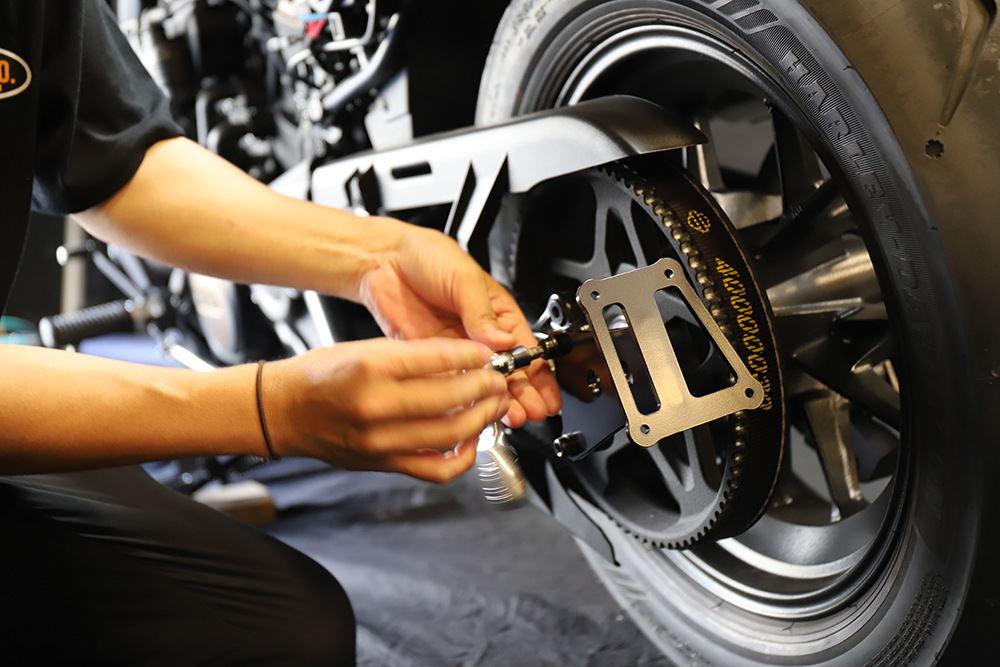

サイドナンバーステーを取り付ける
各部必要に応じてネジロックをご使用下さい

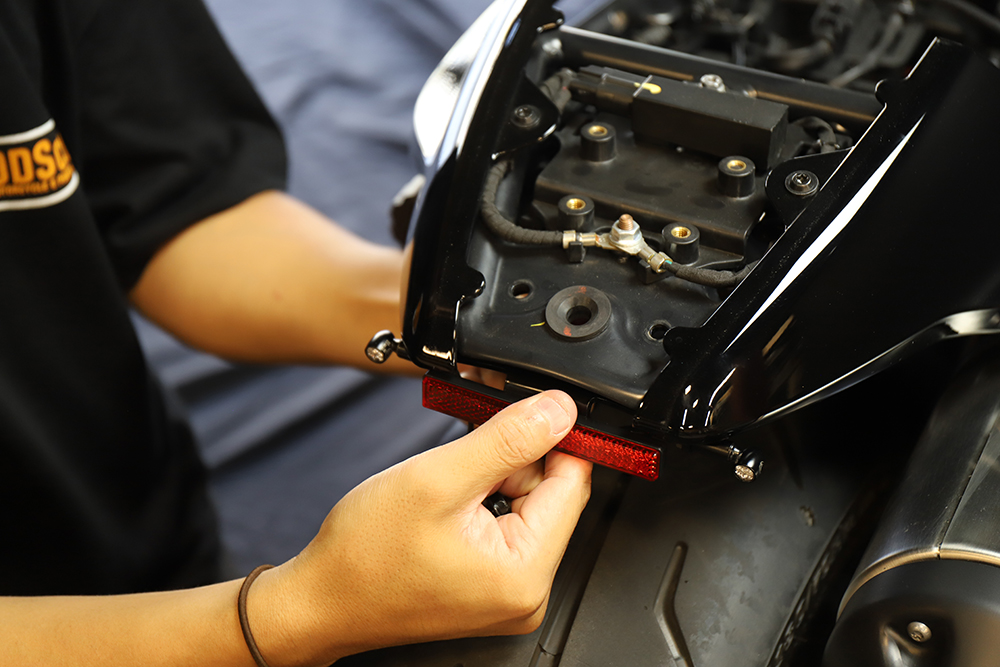

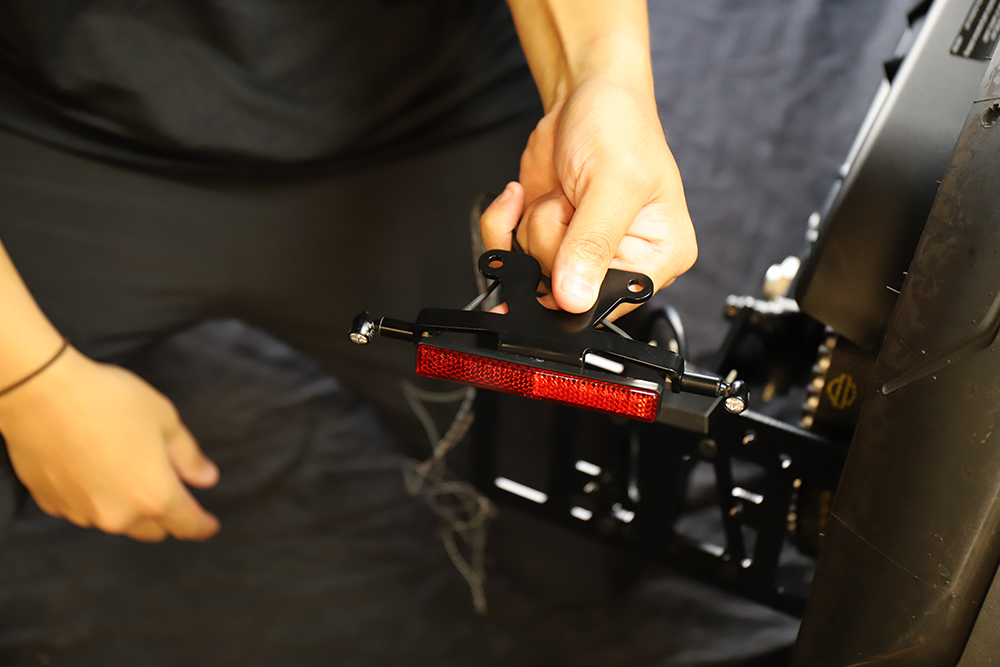

ウインカーステーにケラーマン バレットアト―DF(別途ご用意ください)を取り付け

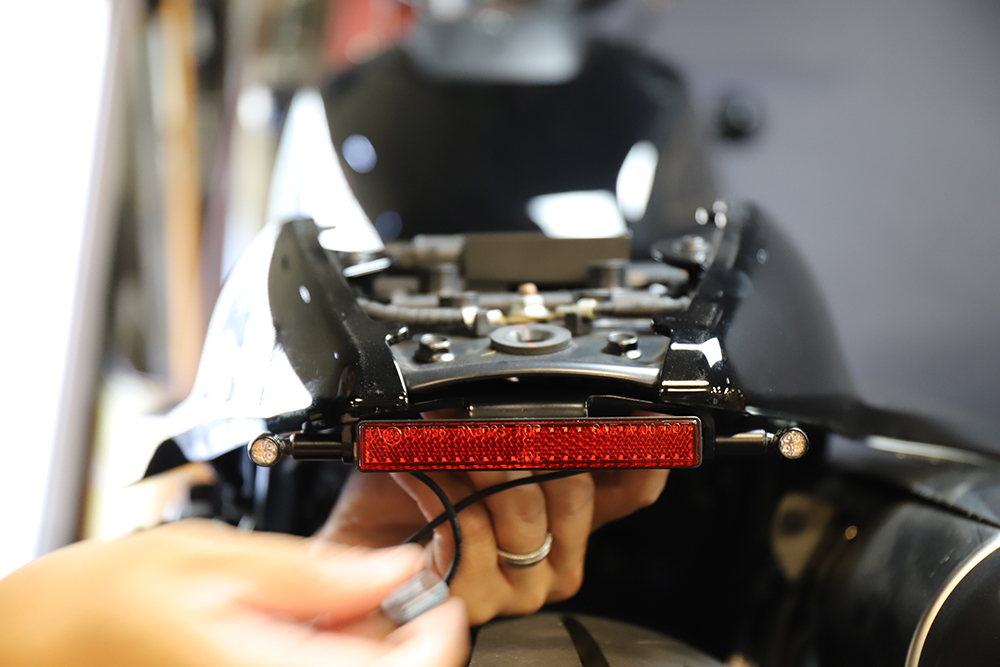

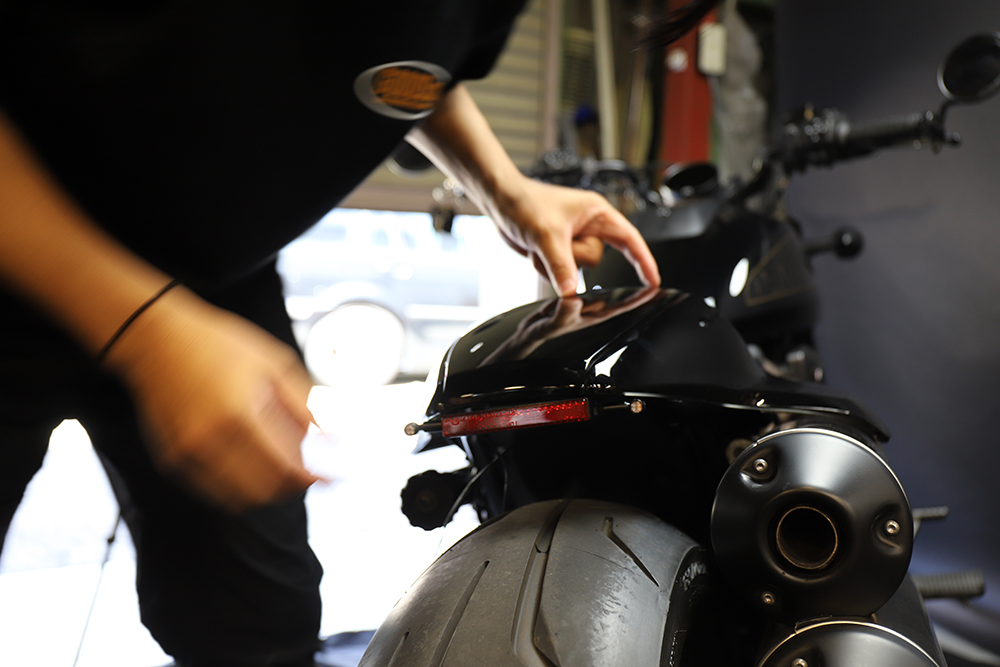

テールカウルにボルトで固定します





※テールカウルとリフレクターの隙間が左右で僅かに異なる場合がございますが、純正の個体差によるものです。
※万が一、ステーがカウルに干渉する場合は付属のワッシャーを間に挟んで高さを調節してください。

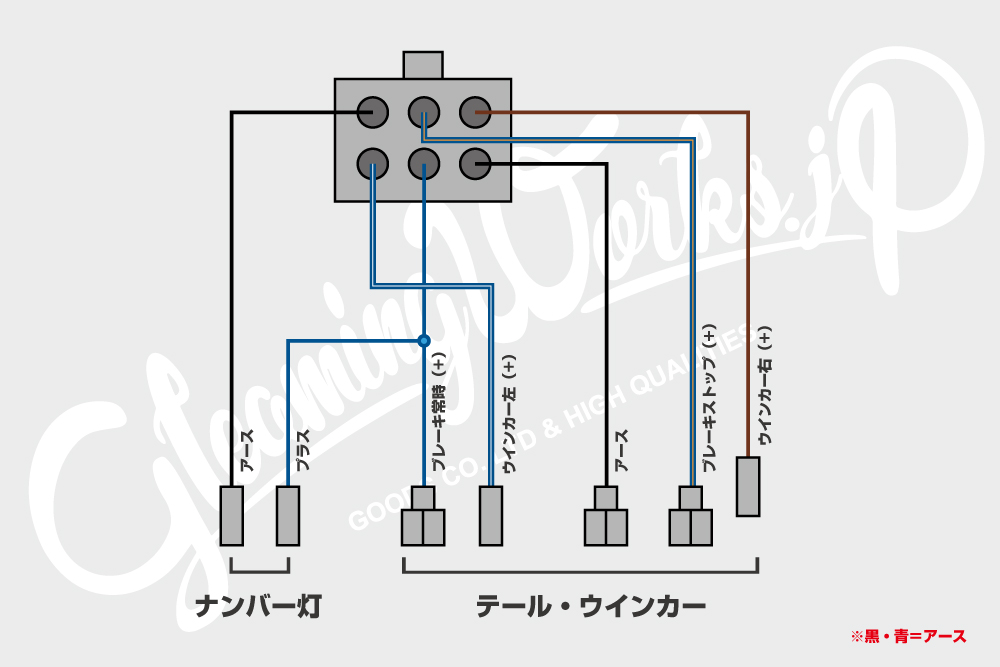

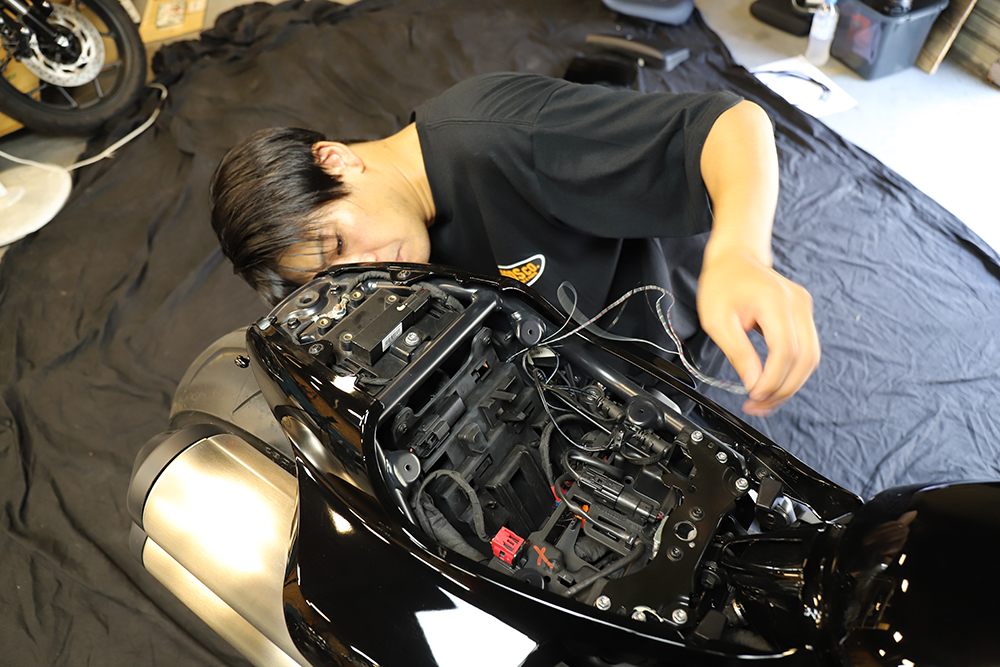

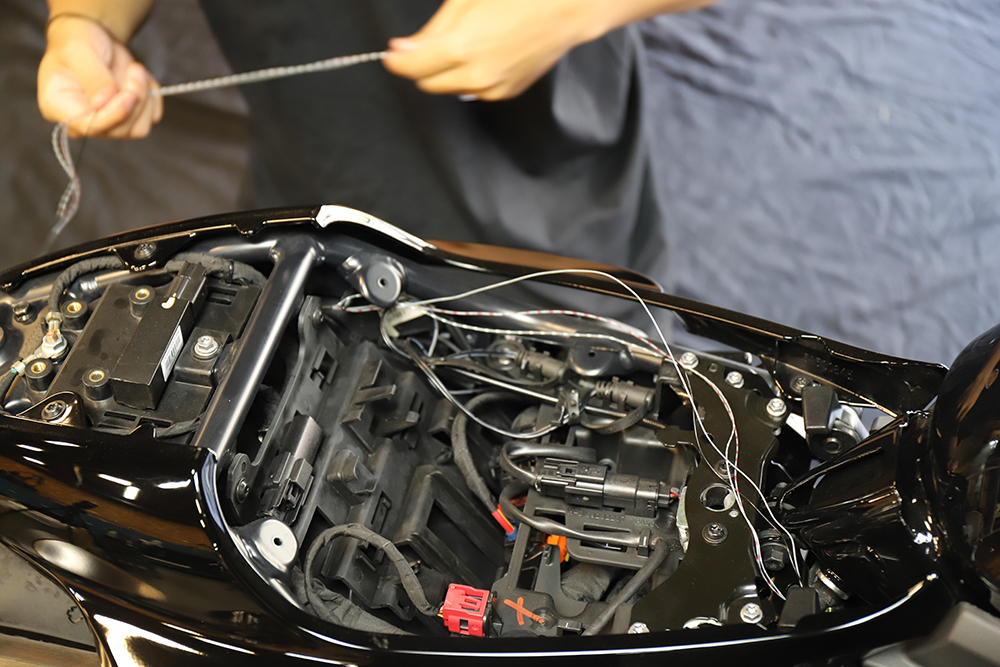

結線参考図を元に各配線を接続下さい。














使用する工具や一般的な配線処理などに関しての説明は省いております
取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
車体の個体差により、若干の調整・工夫が必要となる場合がございます
取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい
