メーターリロケーションダッシュKIT　RH975/ナイトスター
取り付け手順


当ページでは下記商品の装着手順をご紹介致します。

メーターリロケーションダッシュKIT　RH975/ナイトスター
品番： GW-7006
※使用する工具や一般的な配線処理などに関しての説明は省いております
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい






配線処理

メーターの配線処理が必要となります
以下をご参考に作業してください

メーター、ヘッドライトの配線コネクタを外しフリーにします。

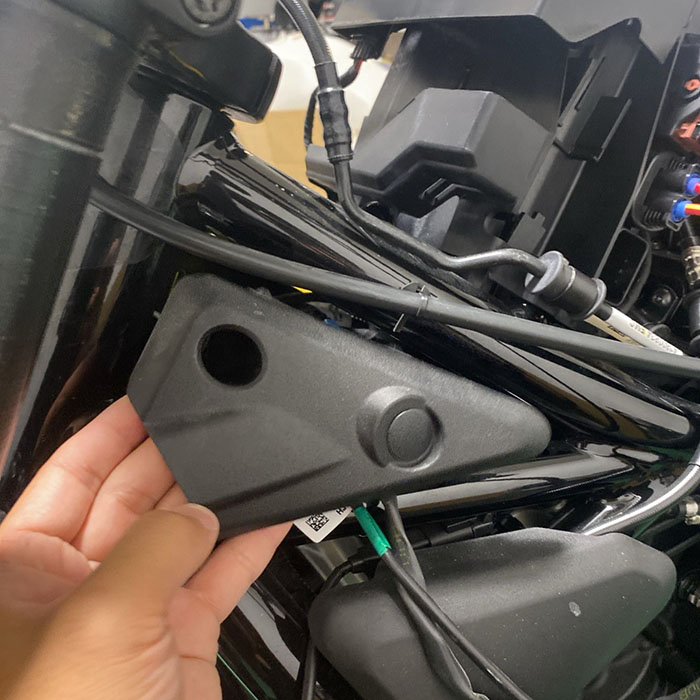

車体左側カバーを外します。



配線を作業しやすいようにフリーにします。

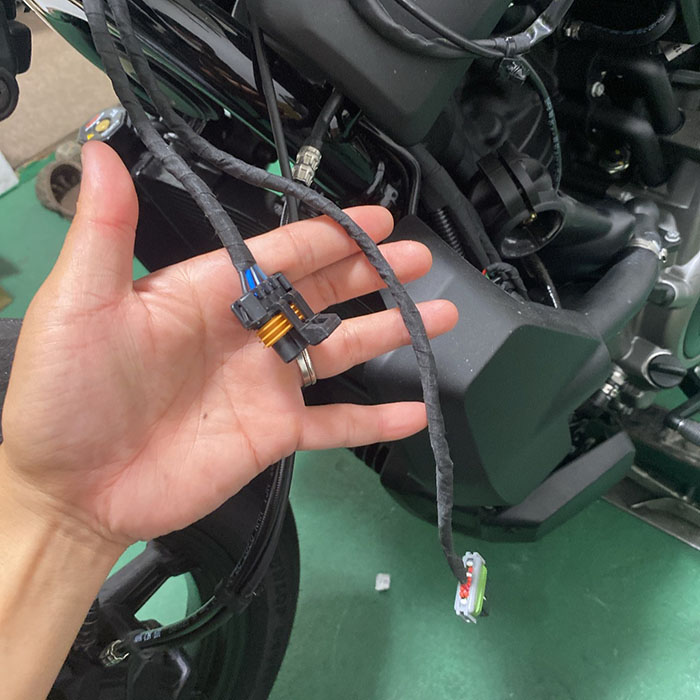

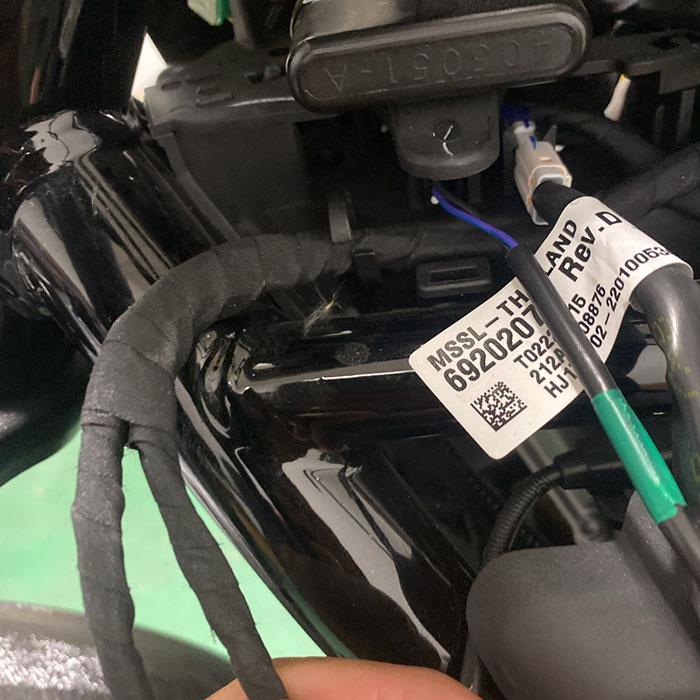

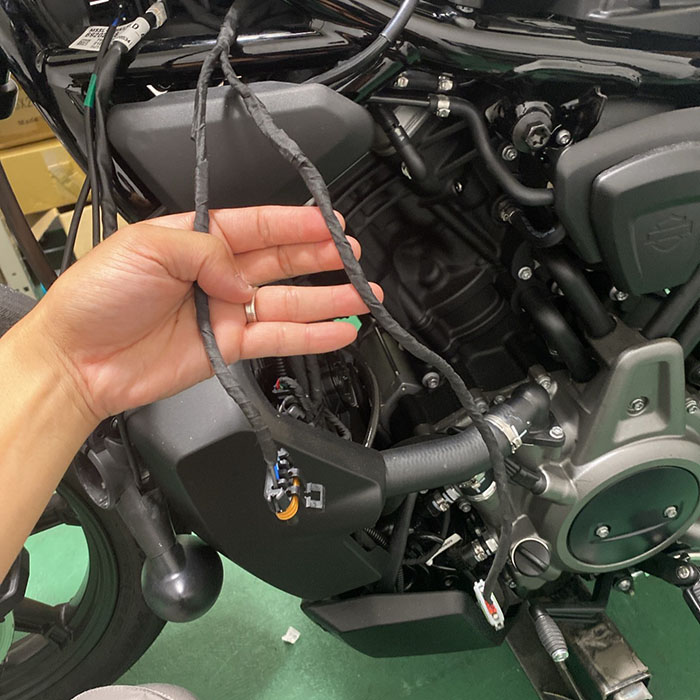

メーター、ヘッドライト用の配線を取り出し、まとめられているテープをはがします
この際中の配線を傷つけないように注意ください。

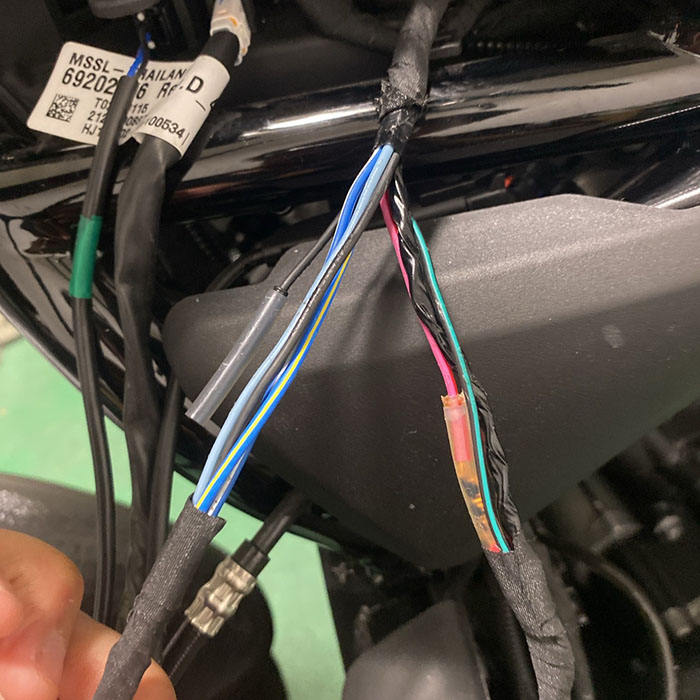

ある程度配線がフリーになったら、配線テープなどを巻いて各々を保護していきます

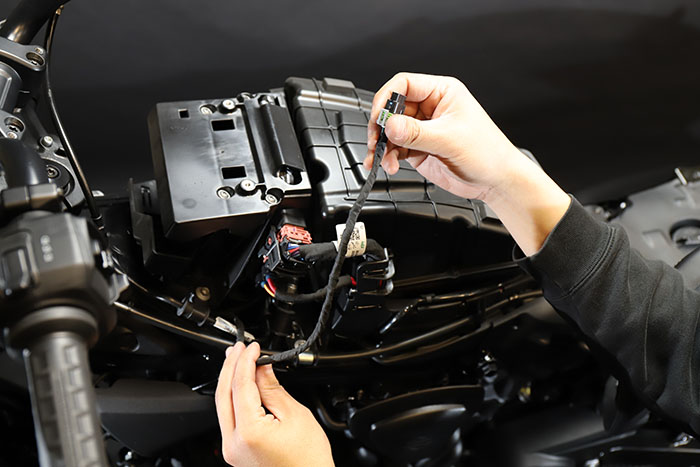

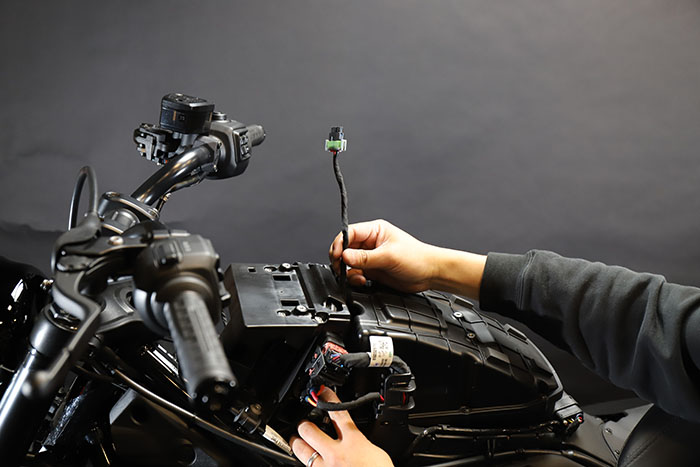

メーター用の配線はタンク下方向に振り分けます

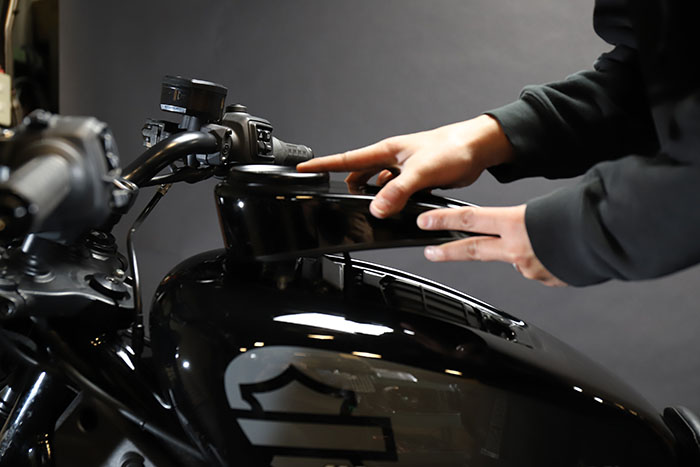

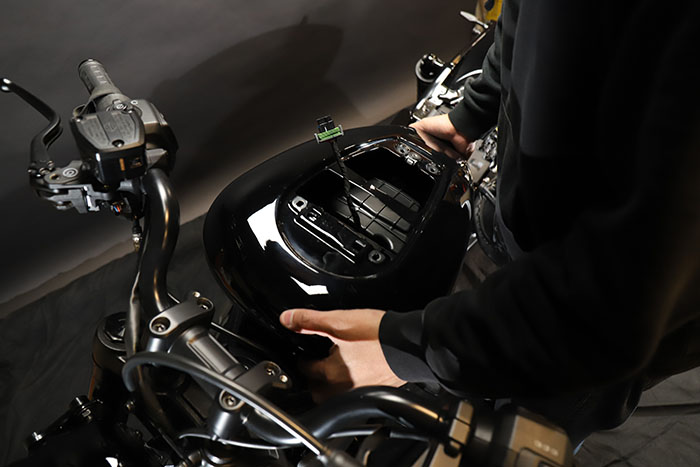

配線処理後、図のような状態に配線を通し、タンクカバーをセットする











メーターリロケーションダッシュKITの取り付け

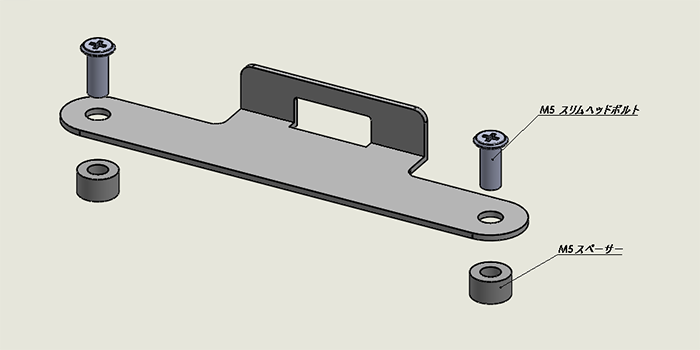

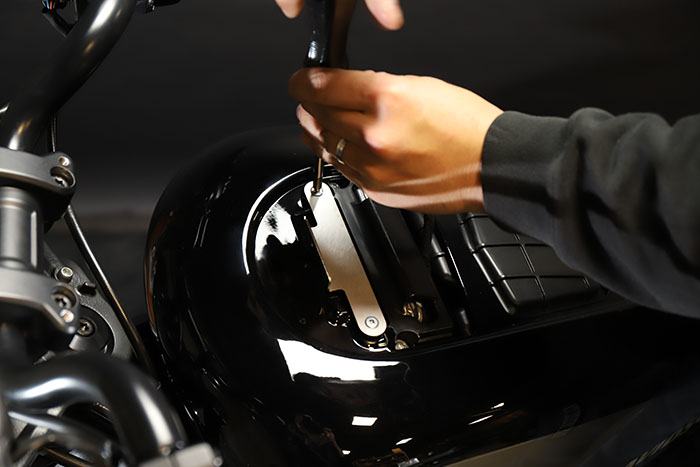

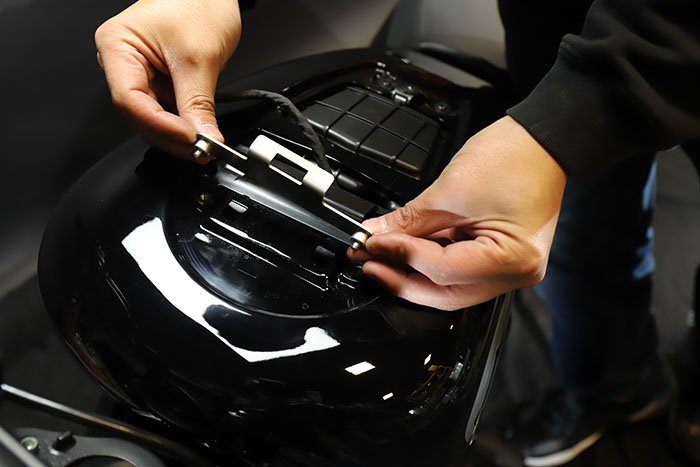

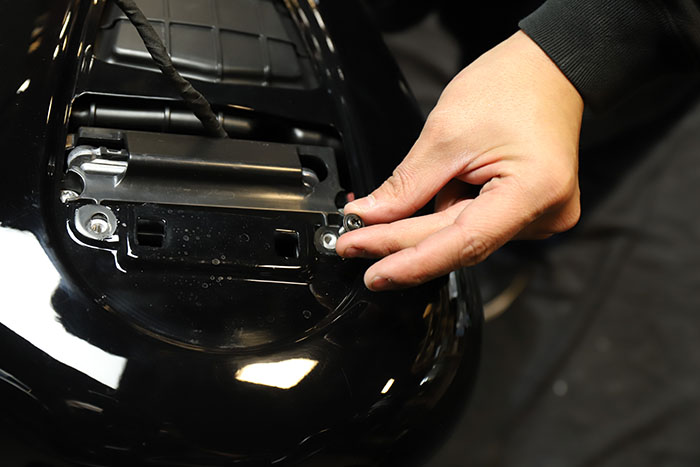

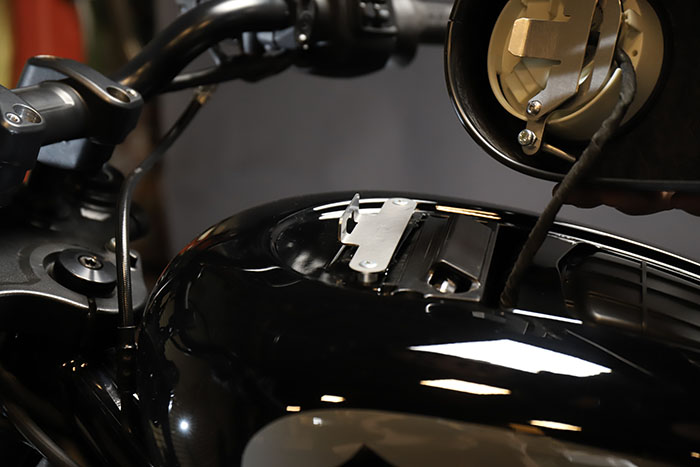

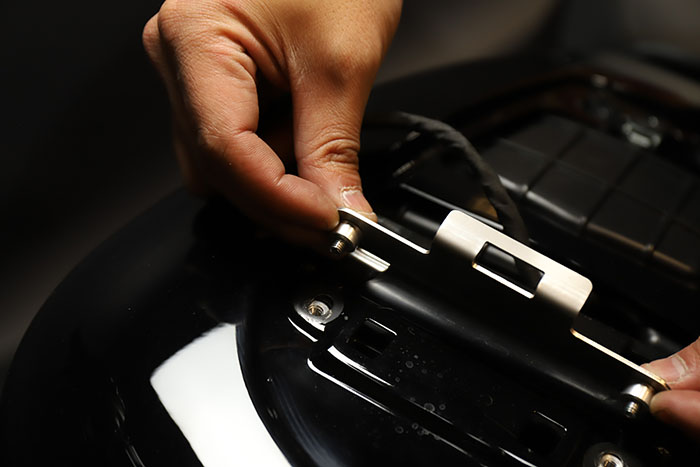

「受け」となるステーを図、写真のように取り付ける

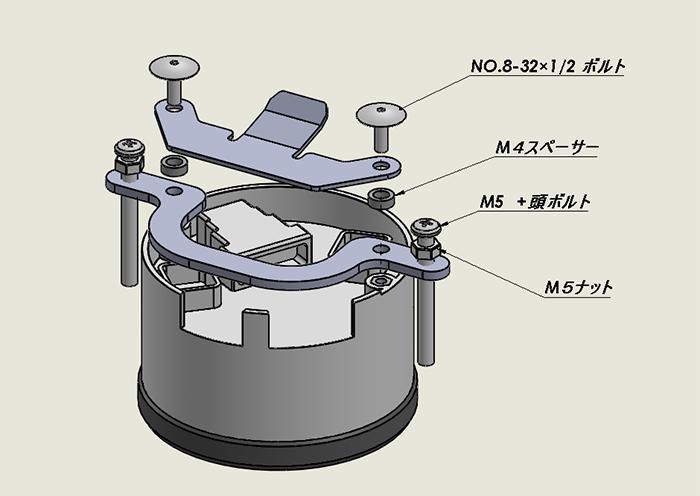

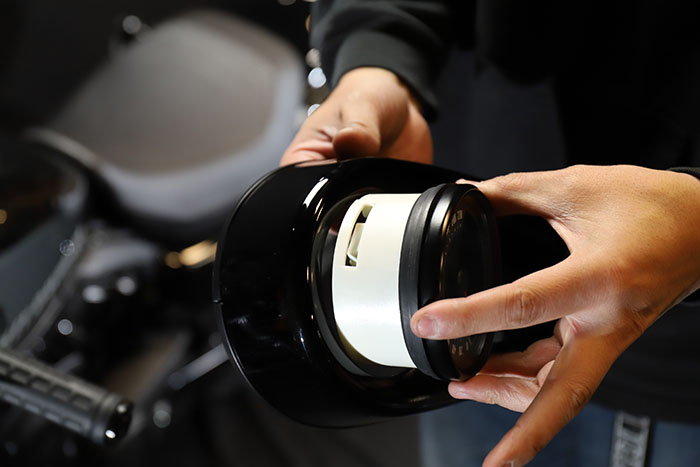

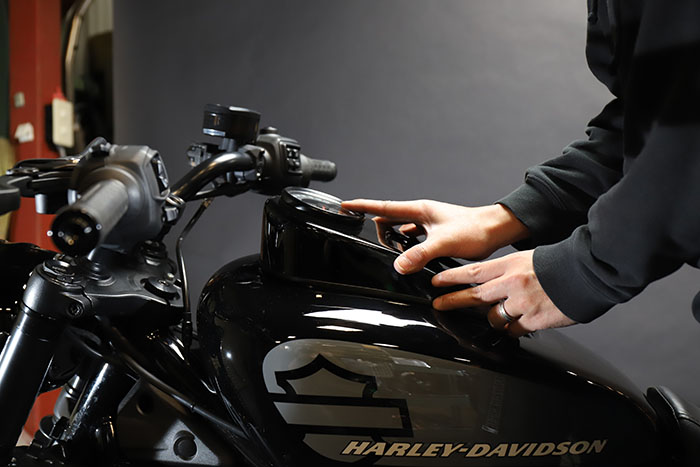

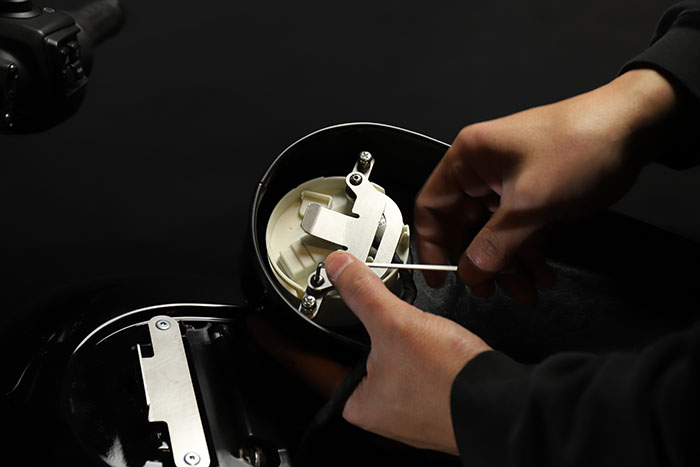

純正メーターを図、写真のように取り付ける

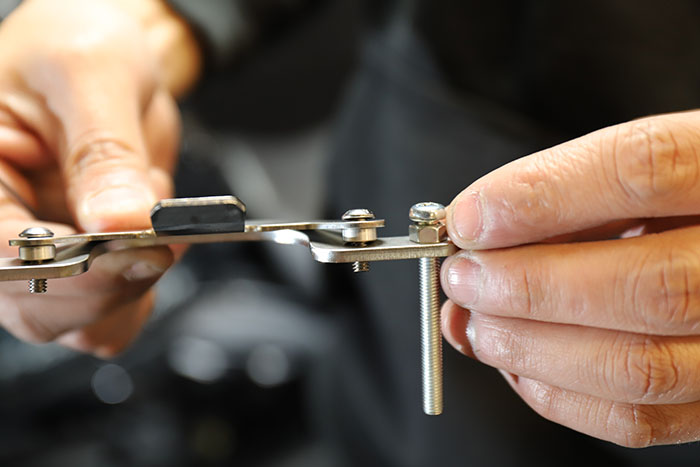

※両サイドの長いビスはメーターブラケットの固定用となります。
内側のビス固定後、長さを調整しナットで締め付けてください

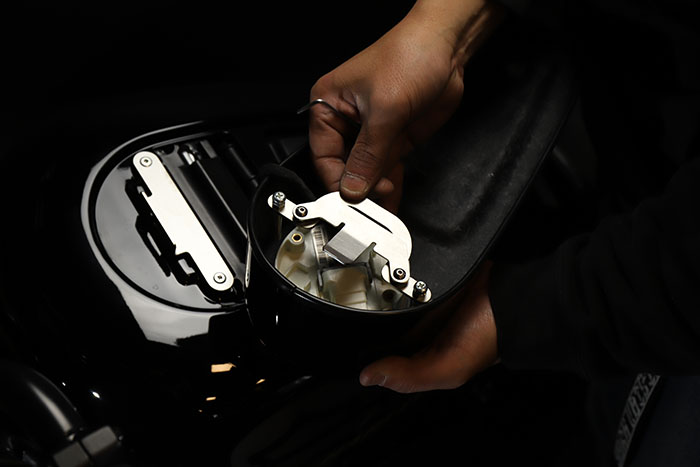

配線コネクタをメーターにつける前に、一度ステーを取付けてメーターをダッシュ本体に固定します

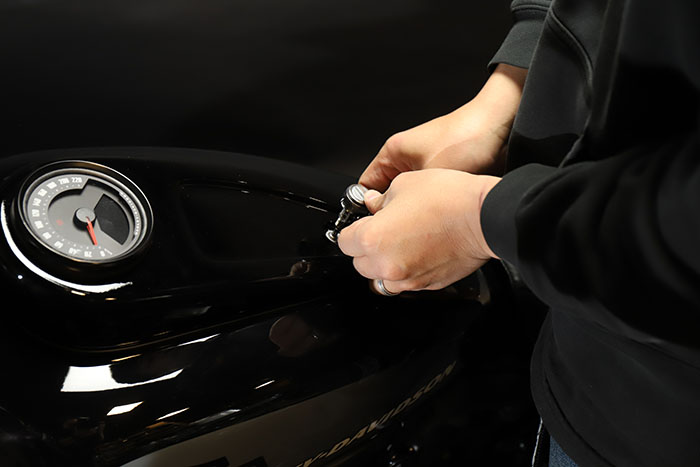

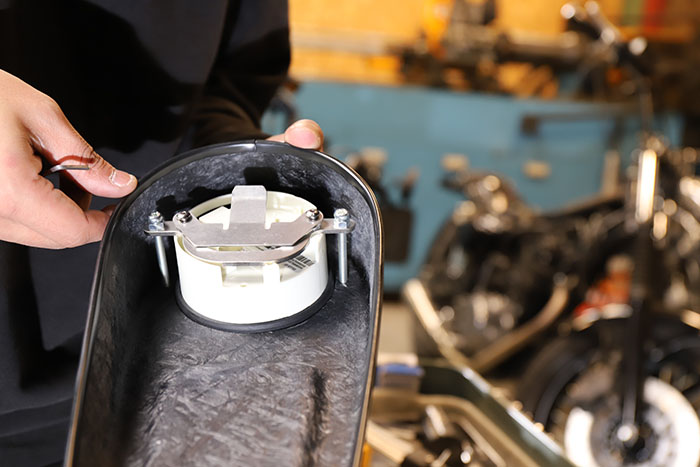

①内側2本のボルトでメーターとステーを固定する
②外側2本のボルトを締め付けていき、メーターと本体を固定する

メーター側のグロメットが少しだけつぶれ、メーター本体が動かなくなればOKです
※締め付け過ぎに注意ください。


固定できればその位置でナットを締め込みボルトを固定してください。
※なるべく左右のボルトの締め込みが同じぐらいになるようにしてください。

固定後、内側のボルト2本を取り外し一度ステーを取り外します
メーター用配線のコネクタをメーターに取り付け後、もう一度ステーをメーターに固定してください。







タンク側、メーター側の爪を噛み合わせ、ボルトで固定する





メーター側の爪を前方へスライドさせながらタンク側ステーへ差し込みます







純正ボルトを使用して後ろ側を固定します。






各部に大きなガタがないかを確認して取付完了となります。





※取付には必要に応じて、ねじロックを剤をご使用ください
※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい
