DIRT-GCC・TW200/225　マフラー
取り付け手順


当ページでは下記商品の装着手順をご紹介致します。

品番：G4-00174
FTダウンマフラー　TW200/225

※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい


※今回取説撮影に使用した車両がコース走行車両だった為、製品自体に土汚れがついております。 ※全てのボルトを仮止めで進め、最後に本締めをする事

マフラーにステーを装着する

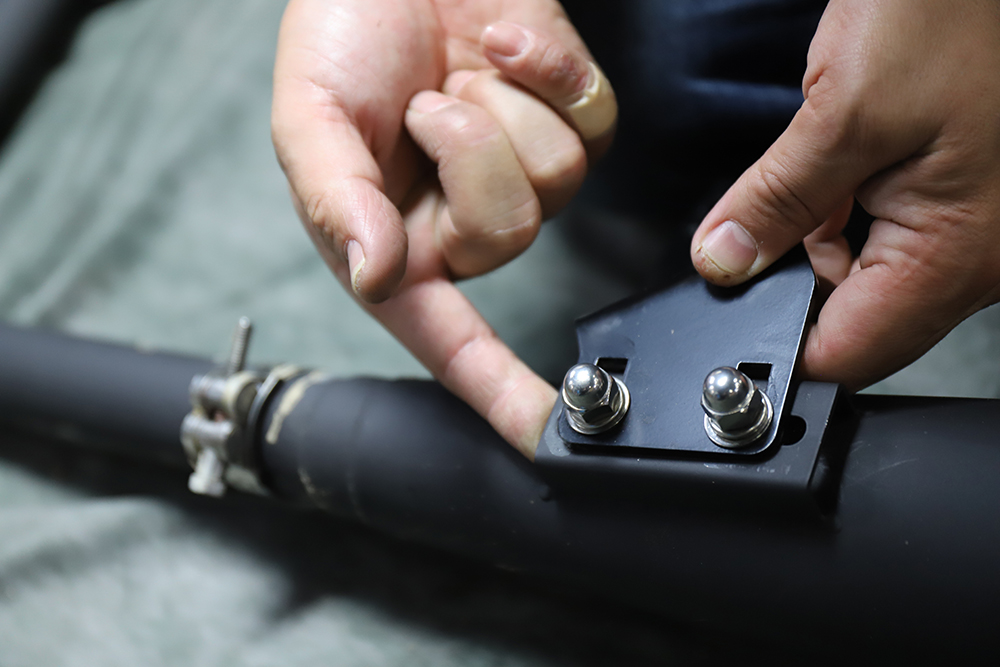

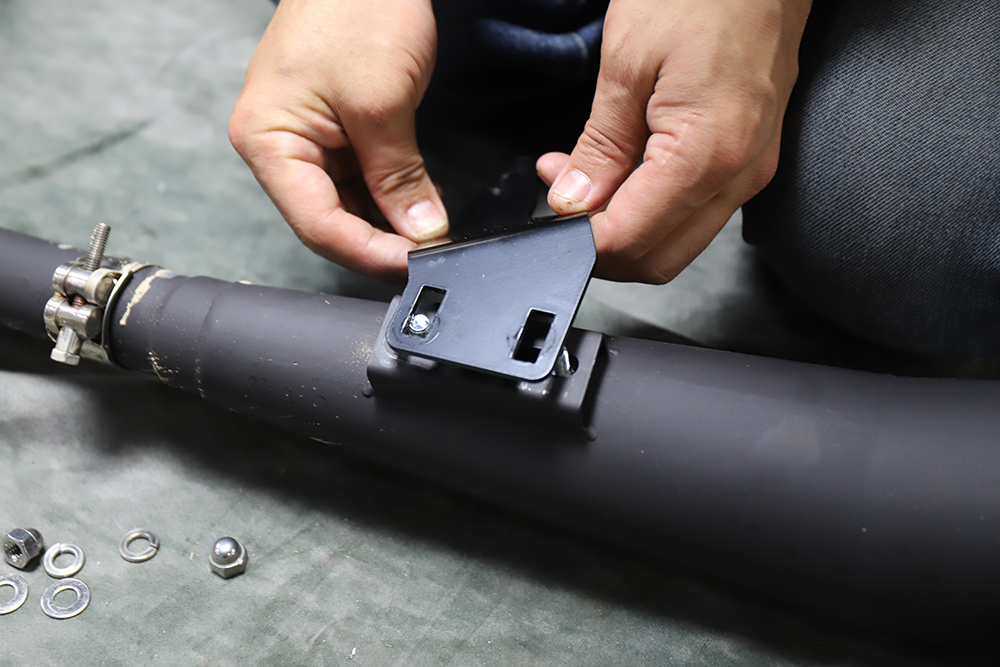

付属のステーをマフラーに装着する

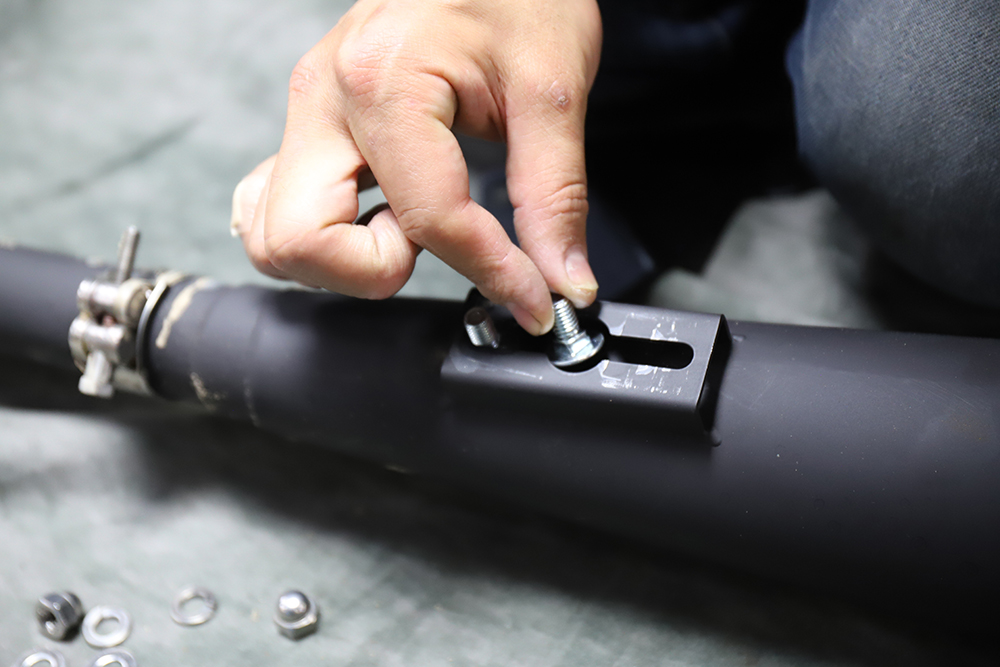

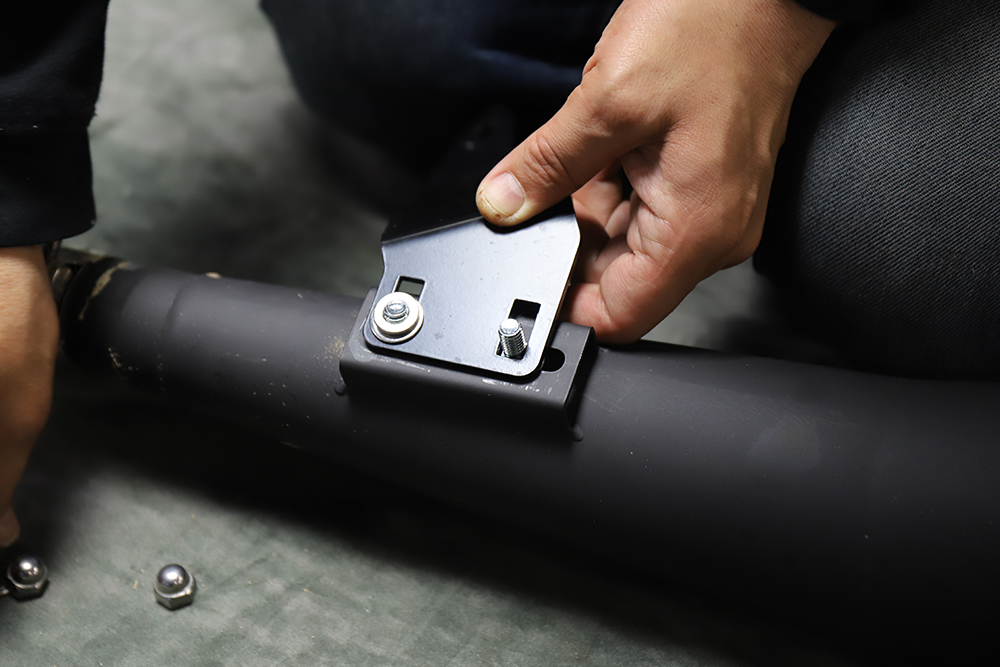

ワッシャー、Sワッシャーをはめた段階でボルトの頭が短くなりますので、下画像のように内側からボルトをおさえながらナットを装着下さい

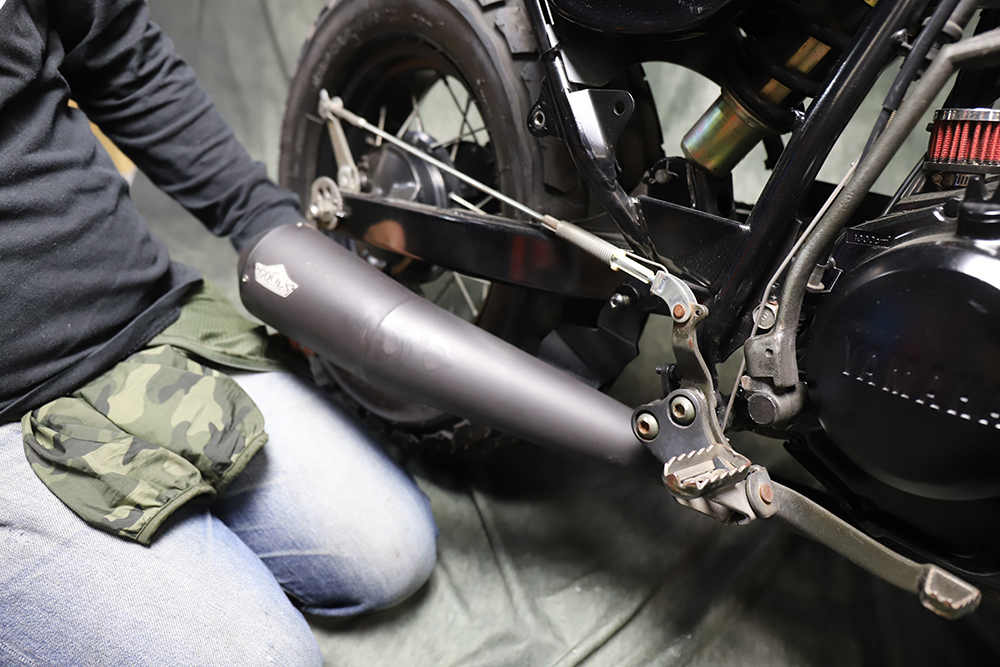

エキパイ、マフラーを車体に装着する

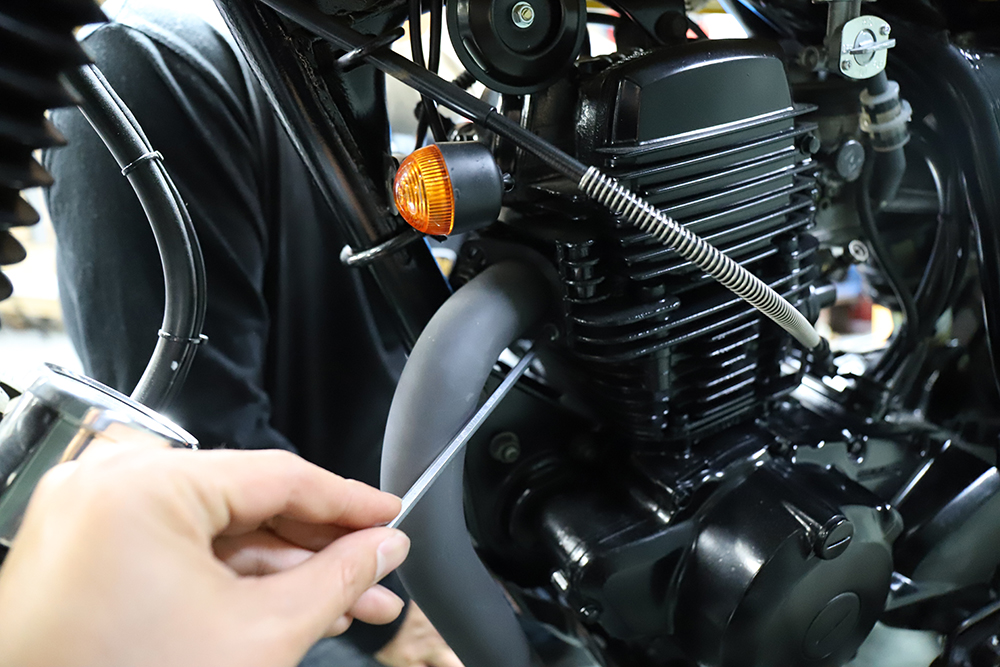

エキパイを装着し、ボルトで仮固定する

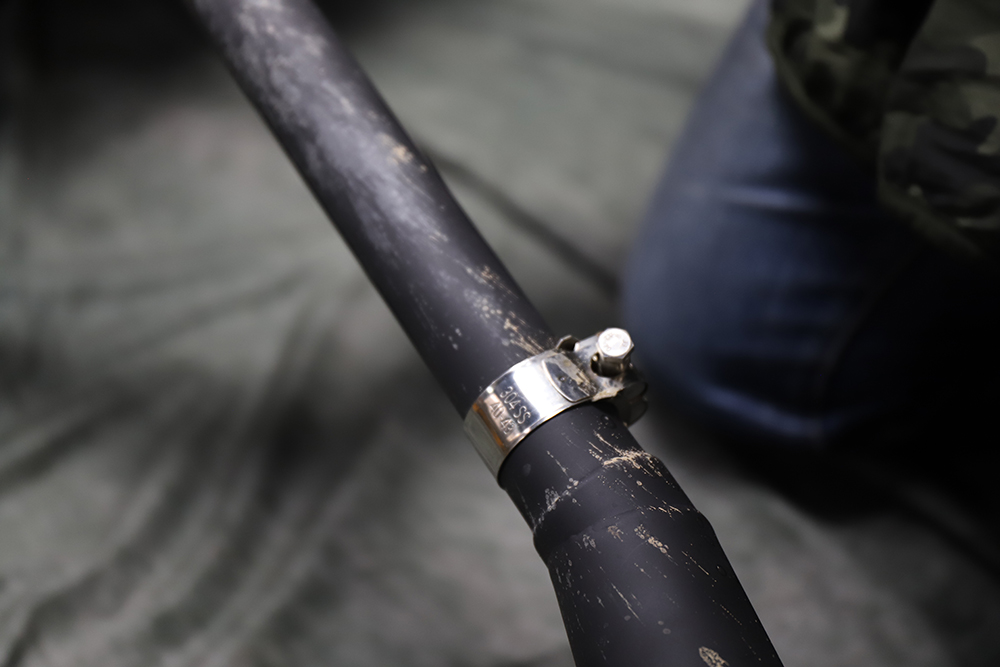

マフラーバンドで挿し込み部を仮固定する






ステップを装着し、各部増し締め

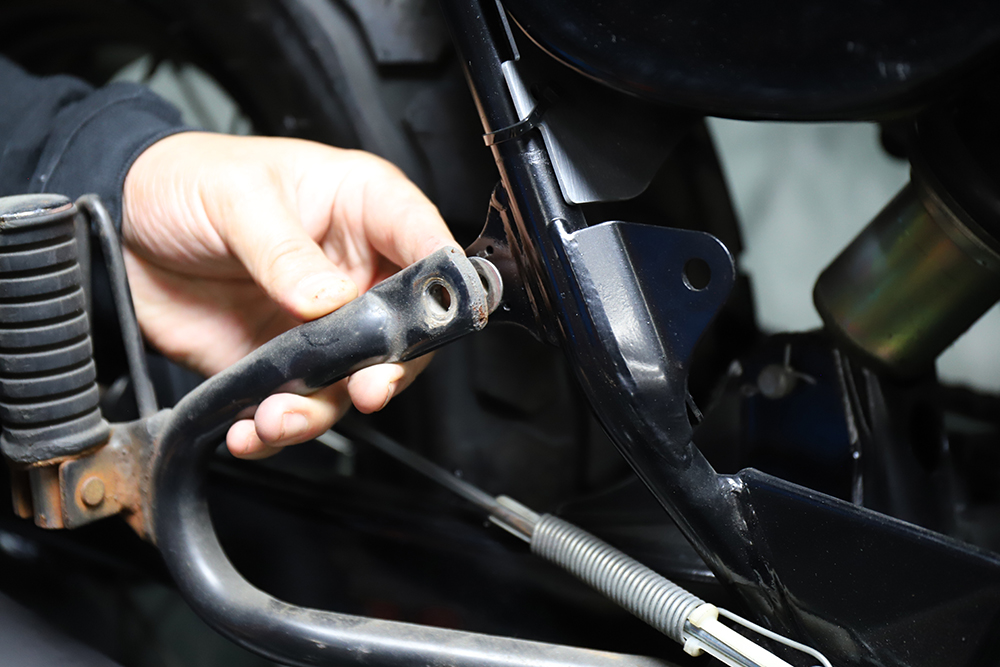

タンデムステップを装着する

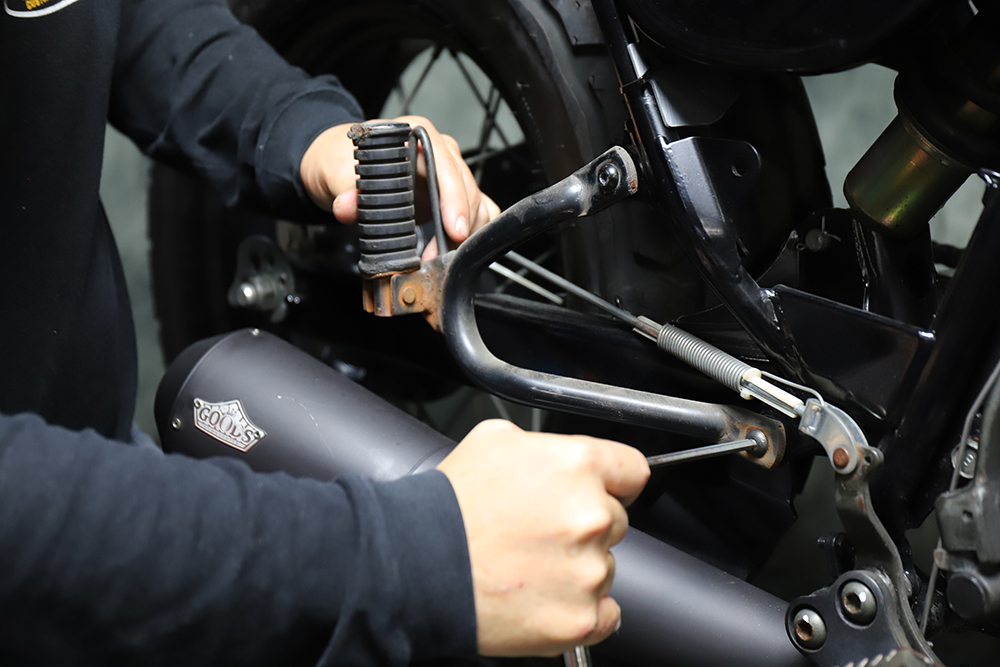

タンデムステップ下部のナットにマフラーステーを固定する


タンデムステップ上部穴の裏に付属のM8ワッシャーを
下部穴の裏にマフラーステーを挟み込み、付属のM8-20ボタンキャップボルトで固定する

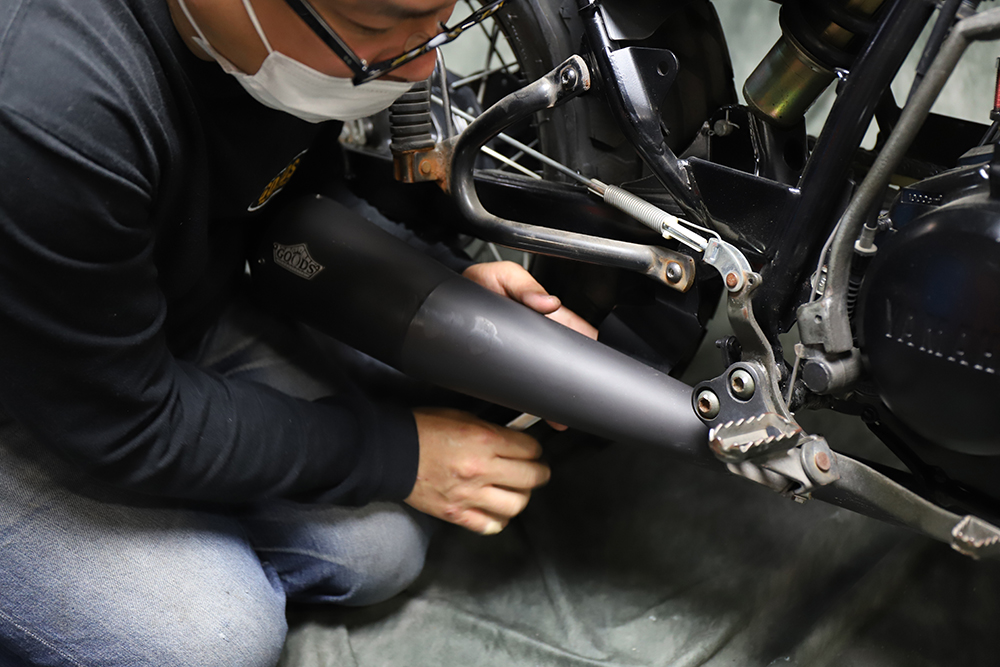

各ボルト、ナットを固定
全てのボルトを締め込んで完了






※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい
