DIRT-GCC・TW200/225　フューエルタンク
取り付け手順


当ページでは下記商品の装着手順をご紹介致します。

品番：G6-00257
FTフューエルタンクキット　TW200/225

※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい




各部品の装着

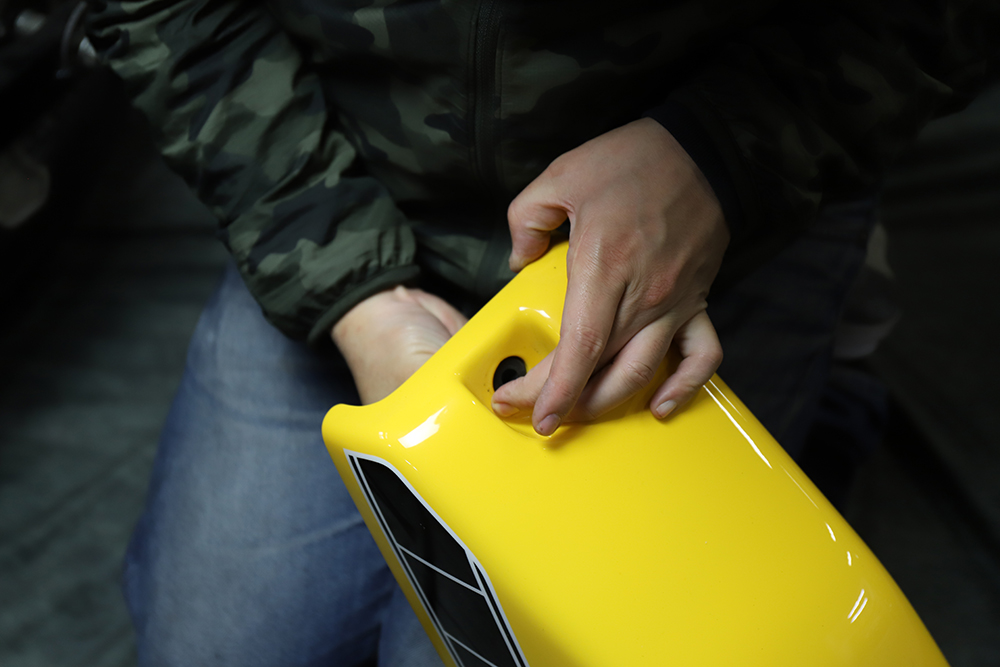

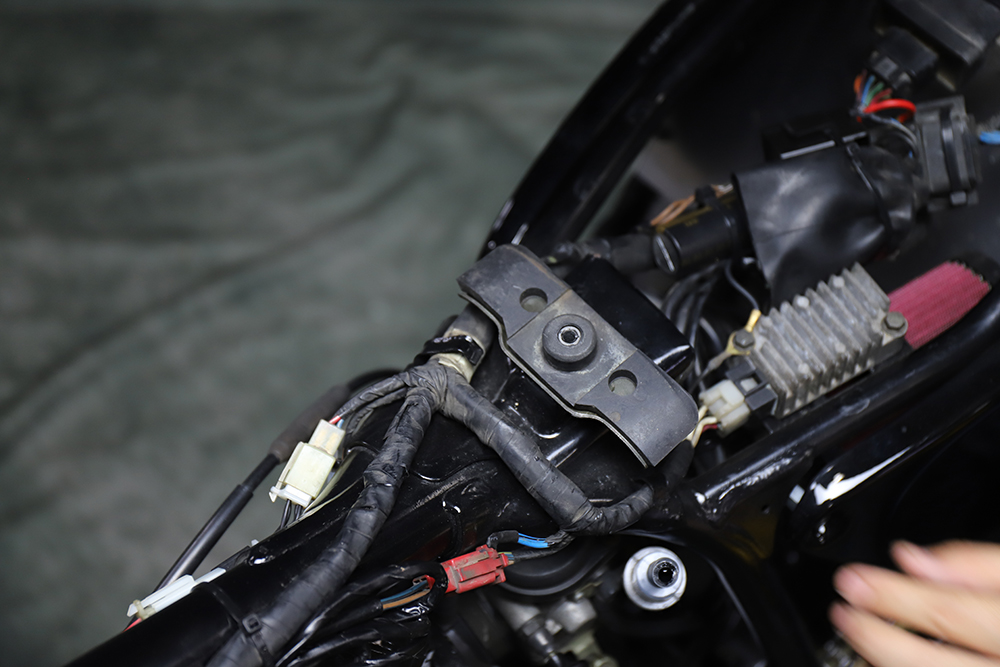

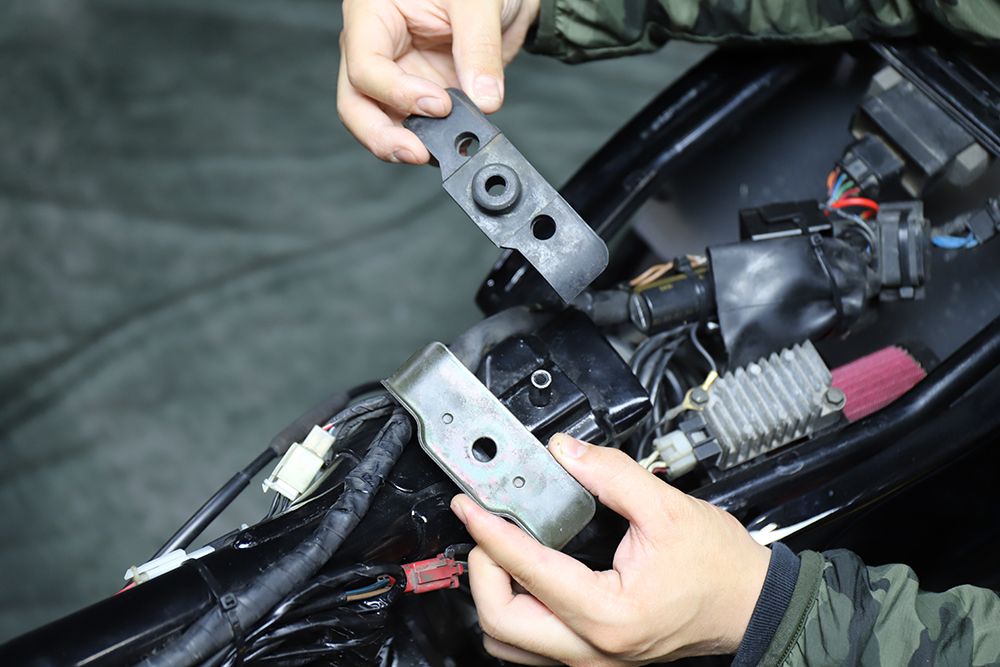

純正のタンクマウントステー、ラバーをセットする





※ラバーはタンク側に付けておくと装着しやすいです

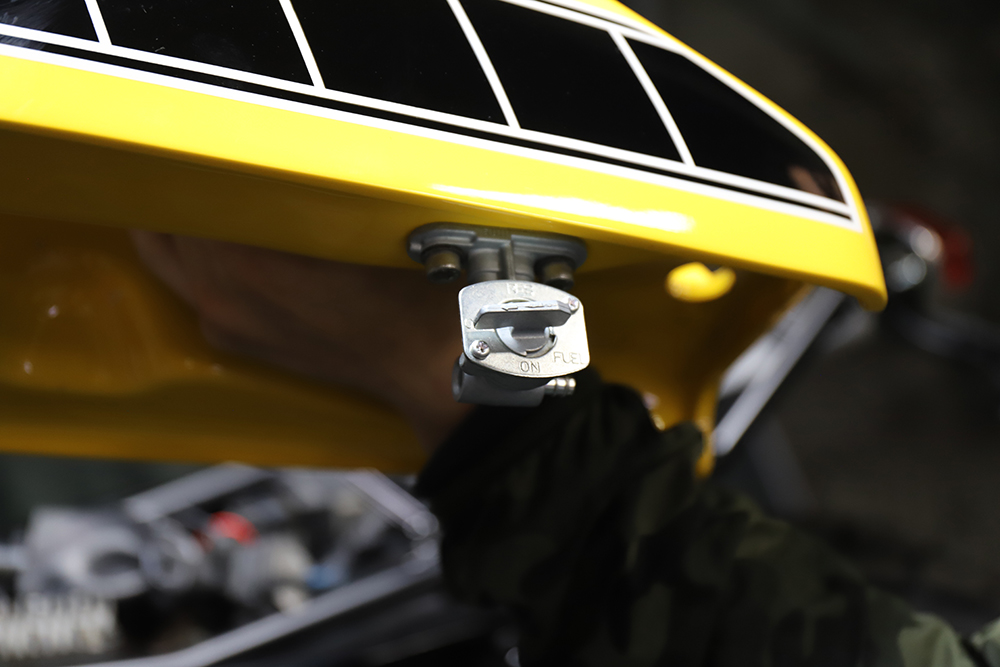

純正タンクに付いているコックを移設下さい


※純正コックをお持ちでない場合は別途コックセットをお買い求め下さい
コックAssy&負圧ホース　ティアドロップビンテージタンク用

※付属の負圧ホースは使用しません

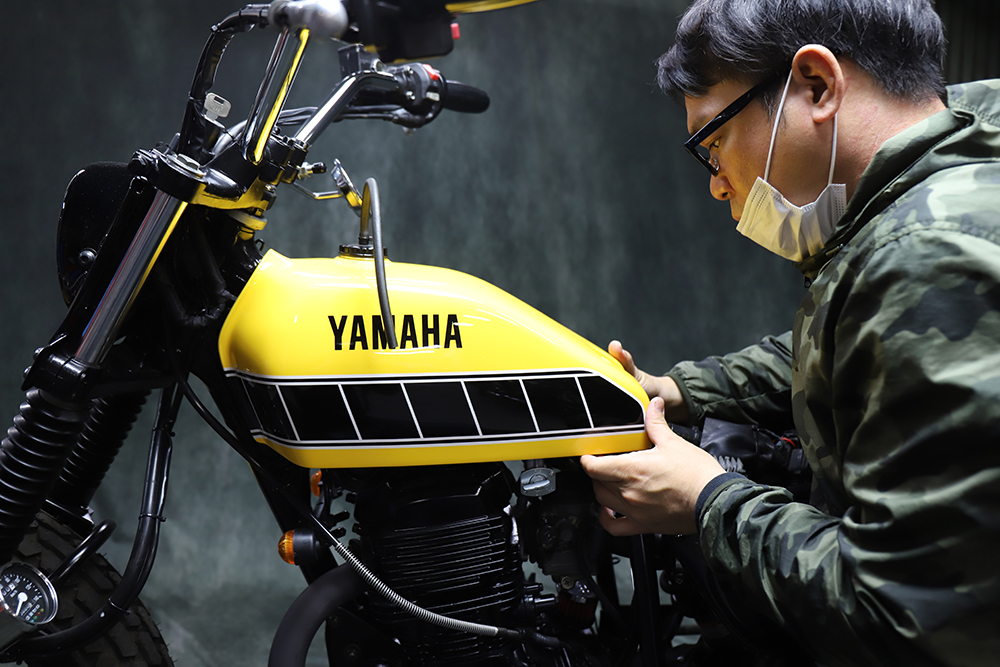

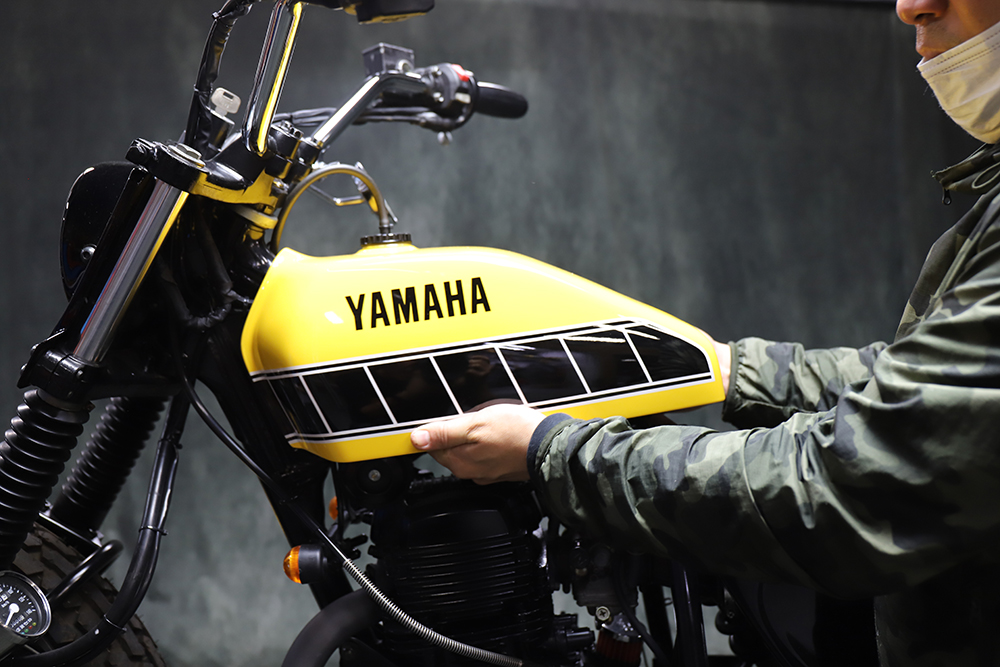

タンクを車体に装着する


純正タンク同様、前方をフレームにはめ込み、後部を固定下さい



※タンクをトンネルに取り付ける際、ハーネス、ワイヤーが邪魔をしている場合があります。
その際は中心に寄せるなど工夫して取り付けて下さい

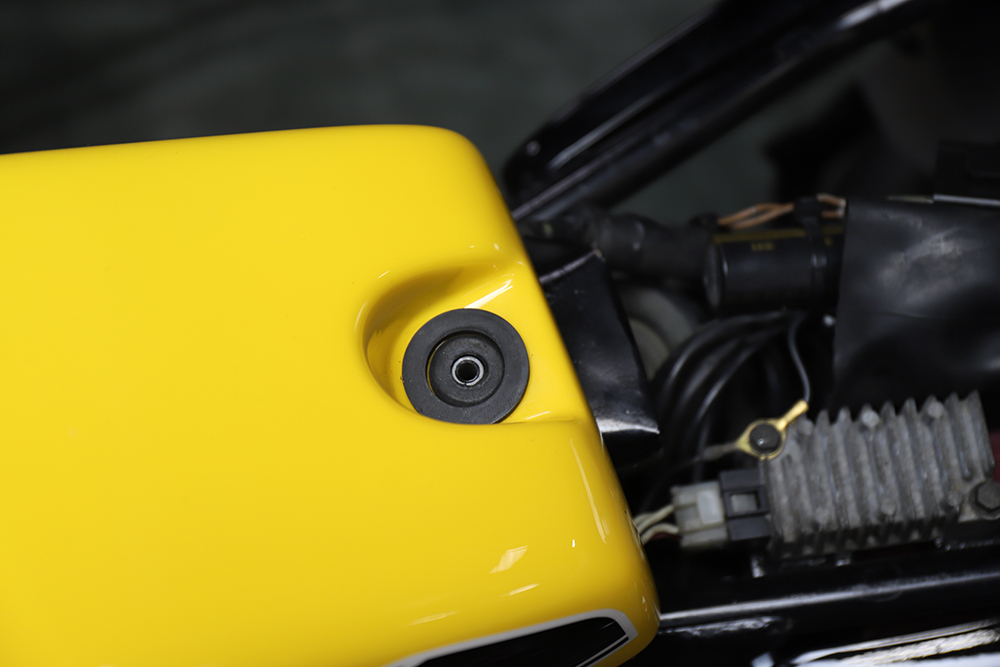

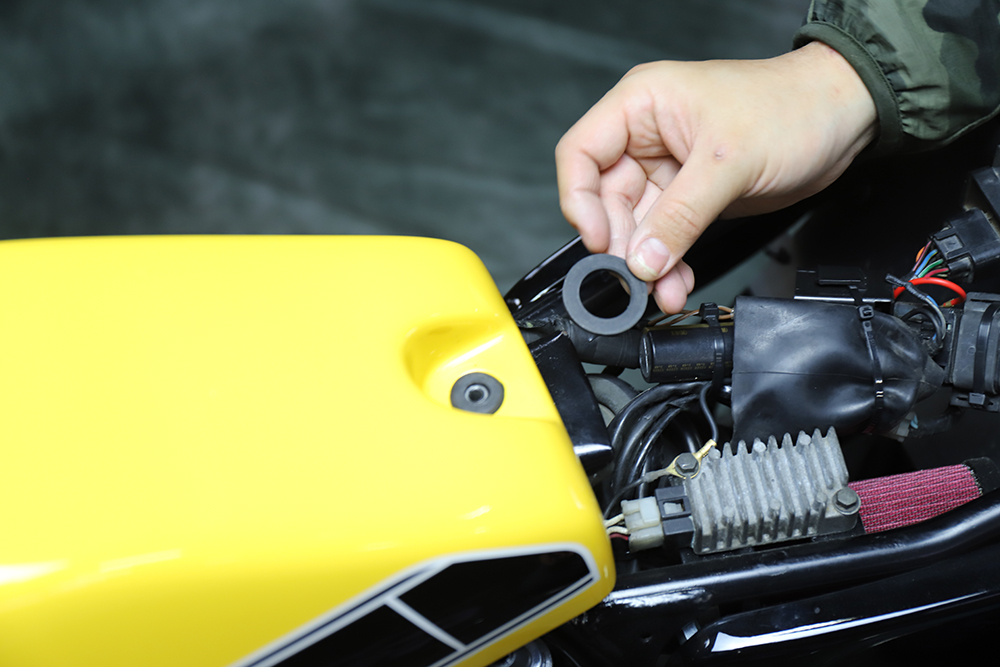

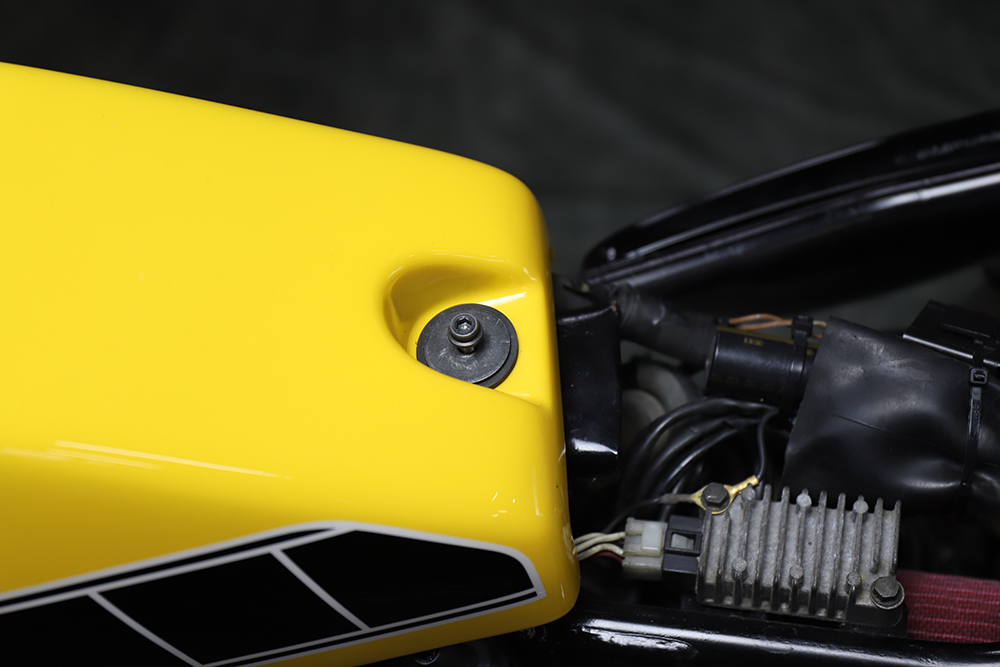

付属のラバーを装着し、ボルト／ワッシャーで固定する

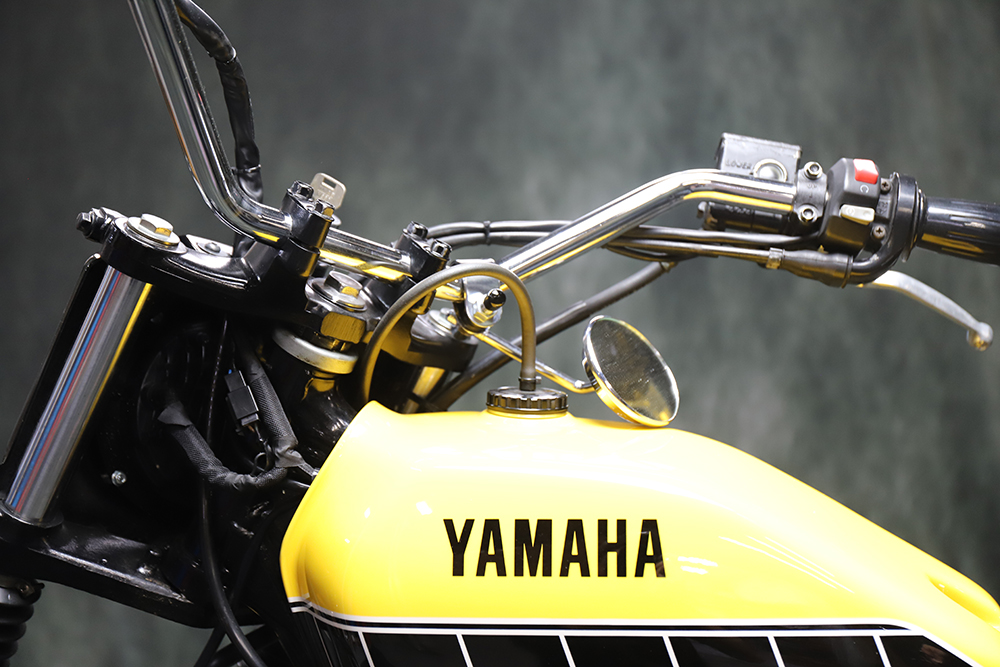

キャップのホースは前方の隙間に挿し込む
※こちらのホースはタンク内の圧抜き用となります






※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい
