DIRT-GCC・TW200/225　マッドガード、テールステー、シート
取り付け手順


当ページでは下記商品の装着手順をご紹介致します。

FTシート　TW200/225

※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい




シートステーを装着する

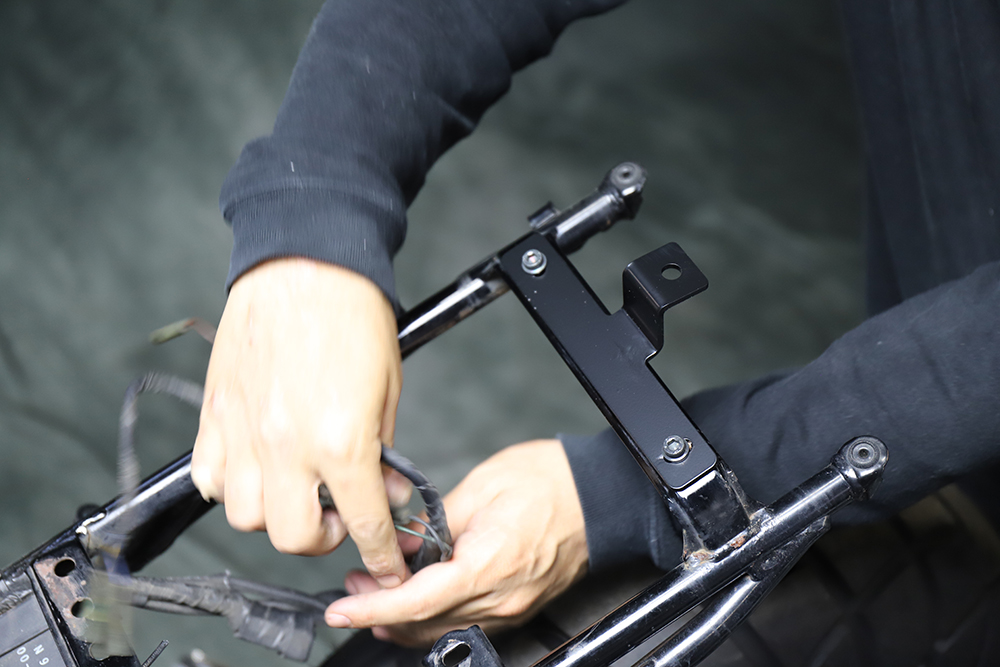

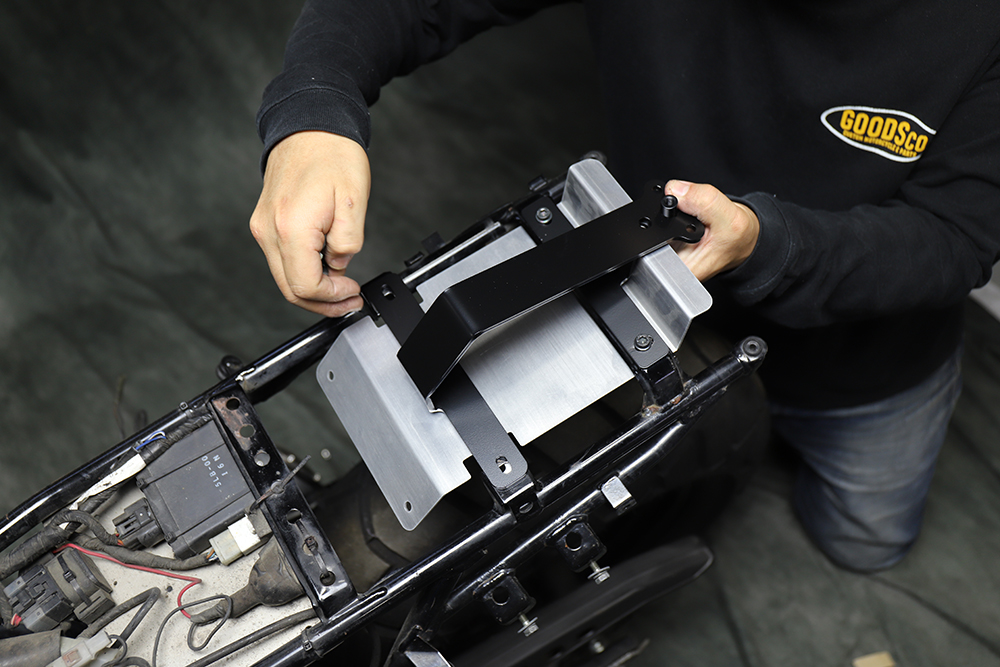

トラッカーシート付属のステーをフレームに装着する

使用：M6-10ｘ2




使用：M6-14ｘ2　M6ナットｘ2


使用：M8-20　M8ナット

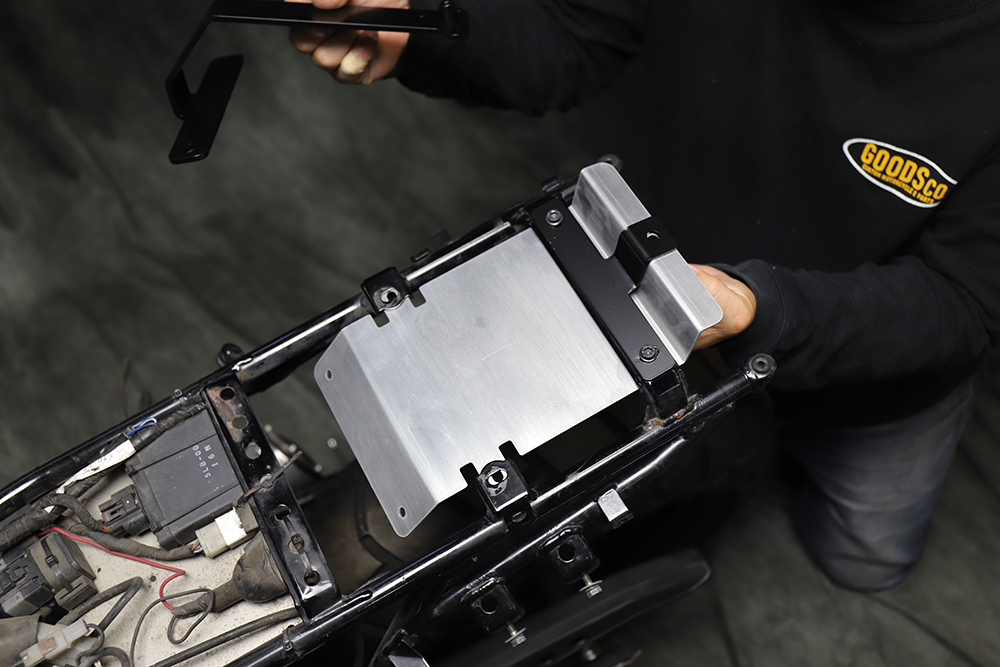

マッドガードを装着する

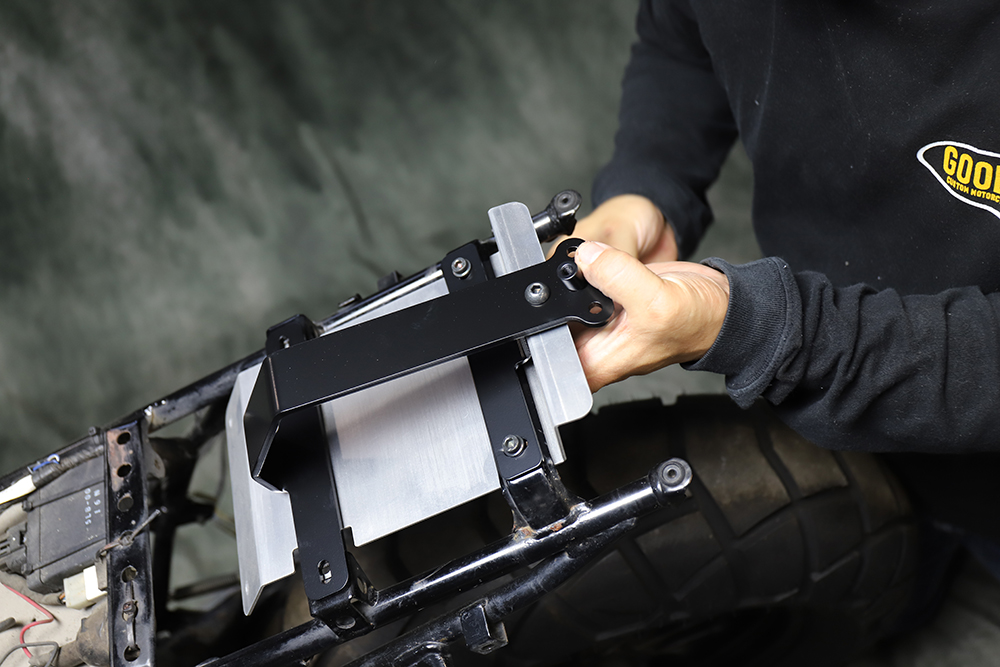

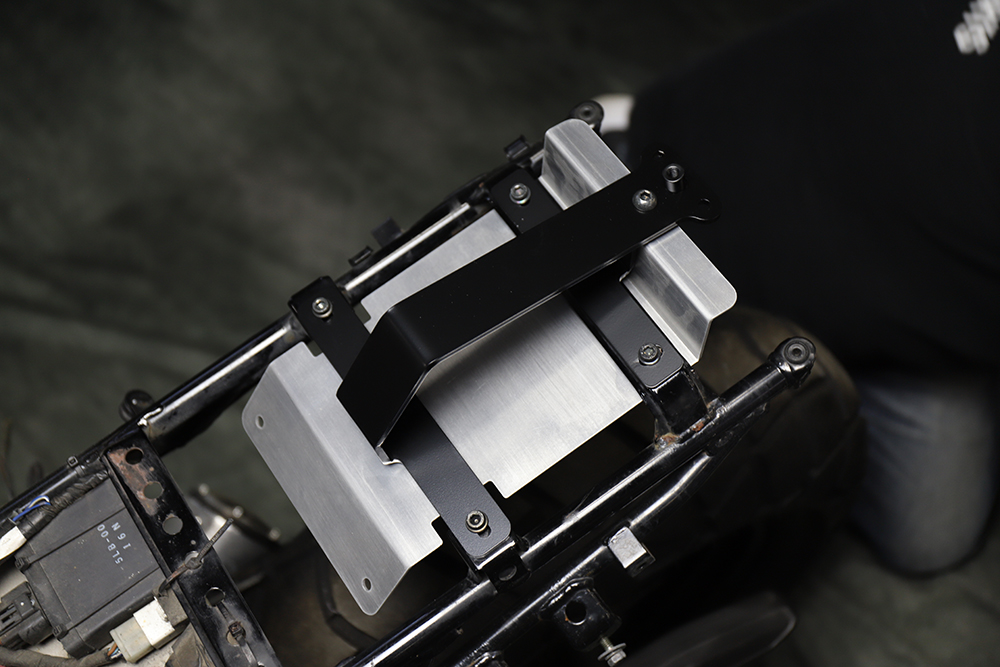

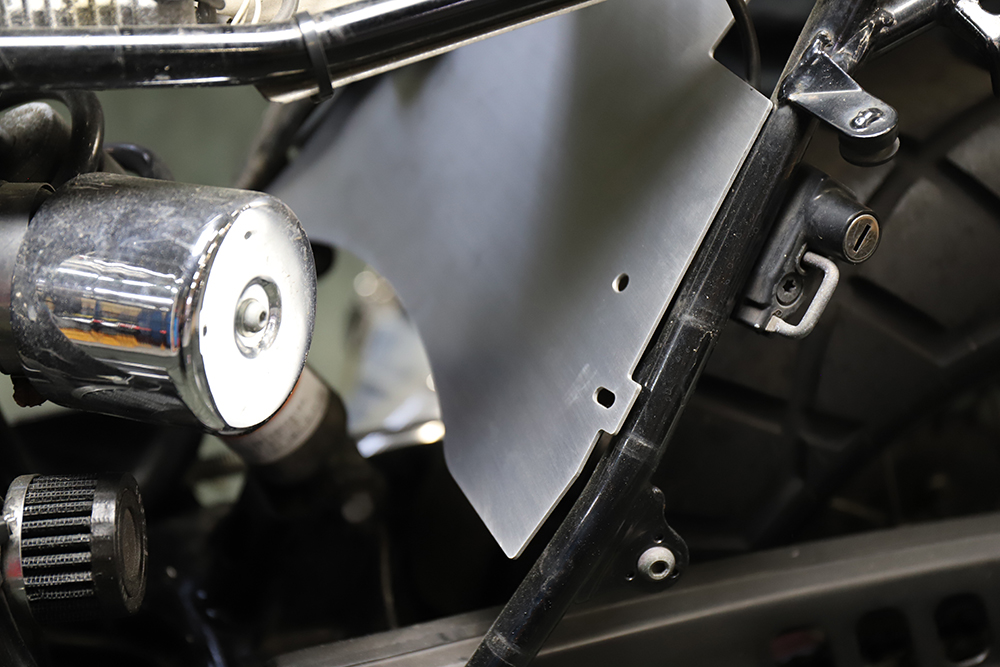

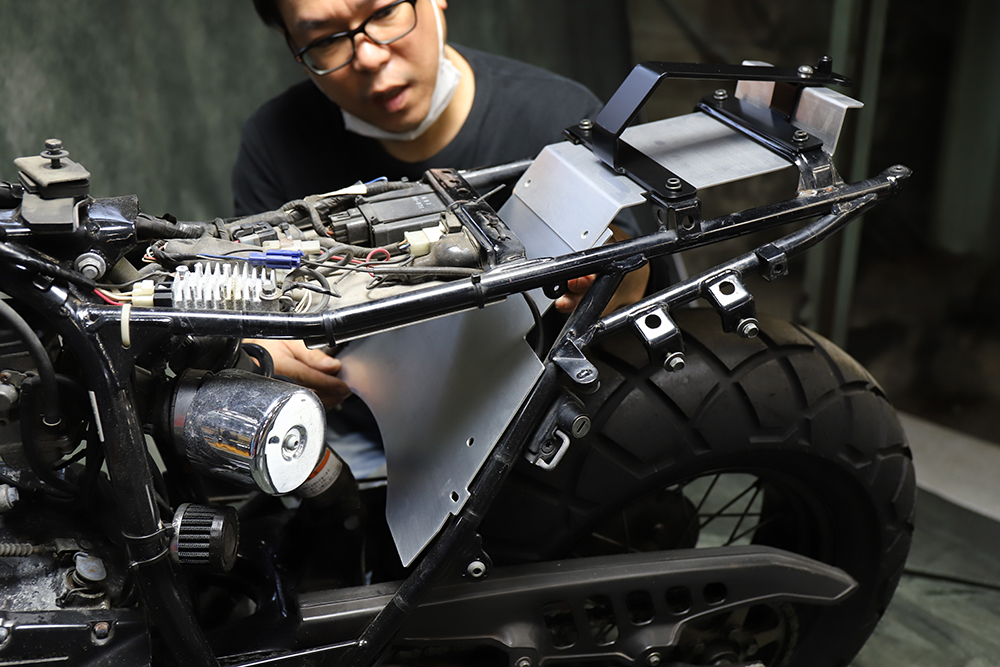

付属のマッドガードを装着する

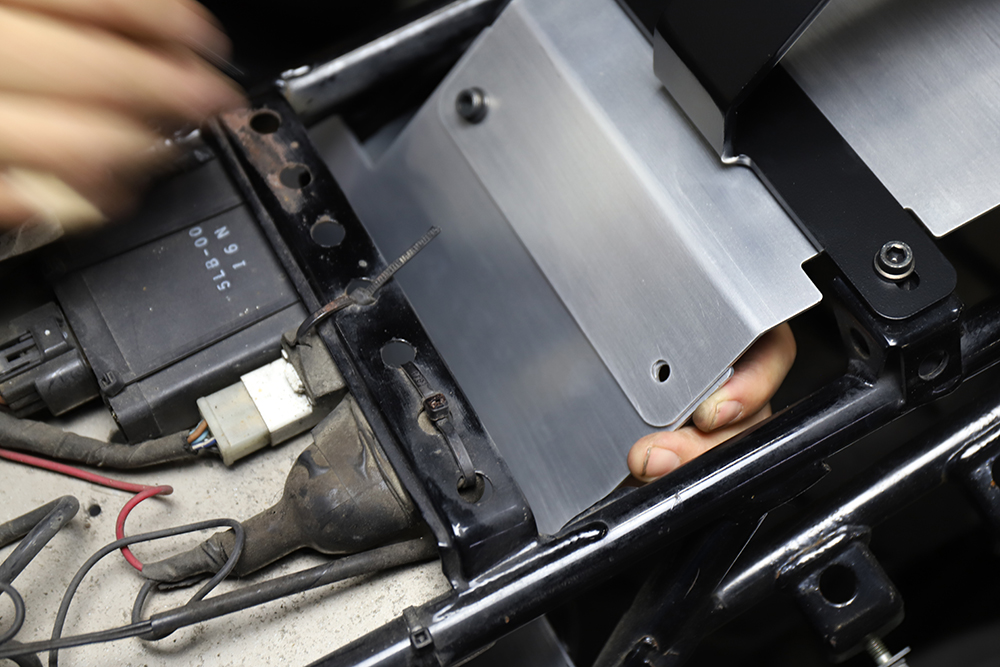

使用：M6-12ｘ2　M6ナットｘ2

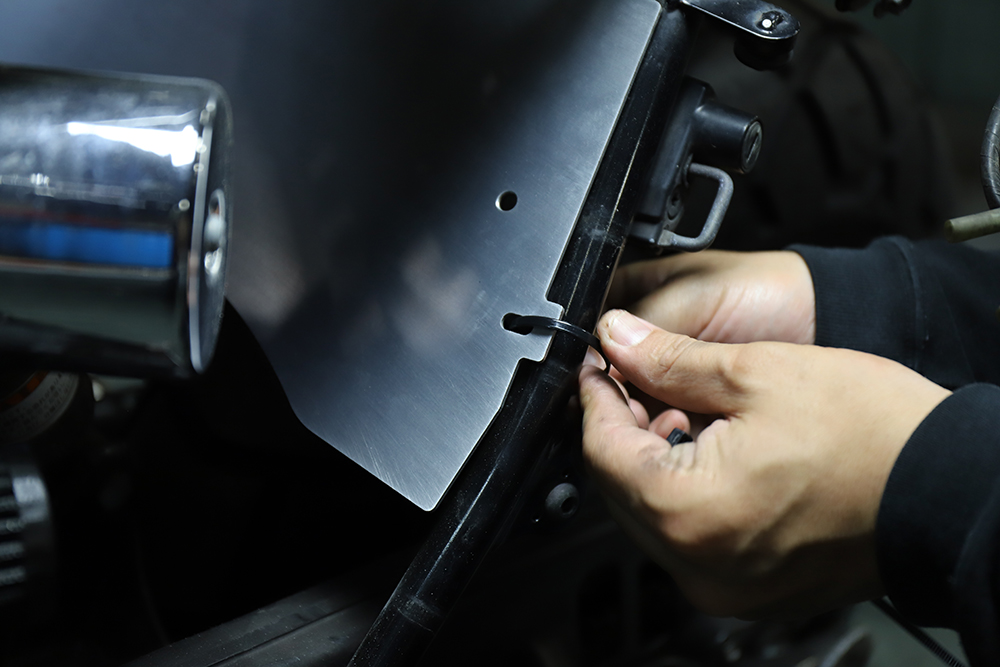

マッドガード下部はタイラップで固定

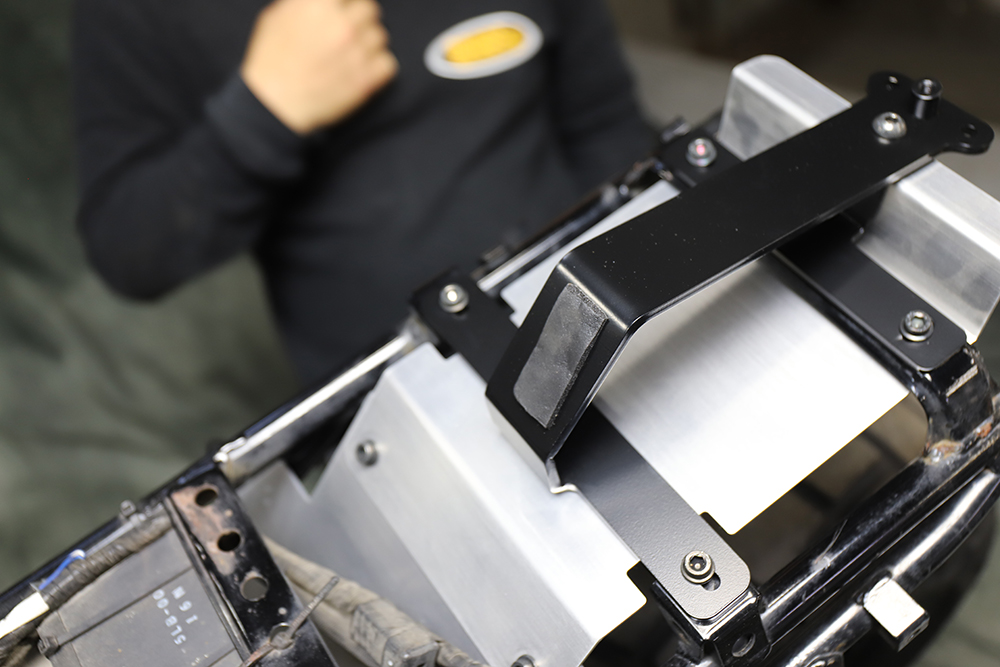

シートステーに付属のラバーを貼り付ける

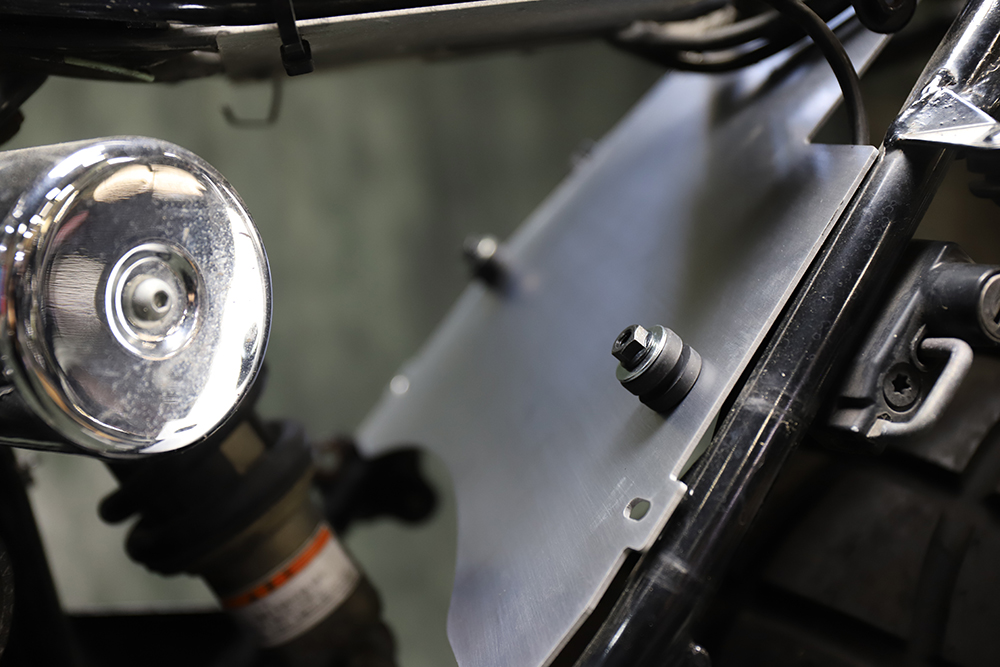

マッドガードにラバー＆カラーを取り付ける
※こちらはサイドカバーの固定用となります

使用：M6-20ｘ2　M6ナットｘ2　ゴム、カラーｘ2





テールステー、テールランプを装着する

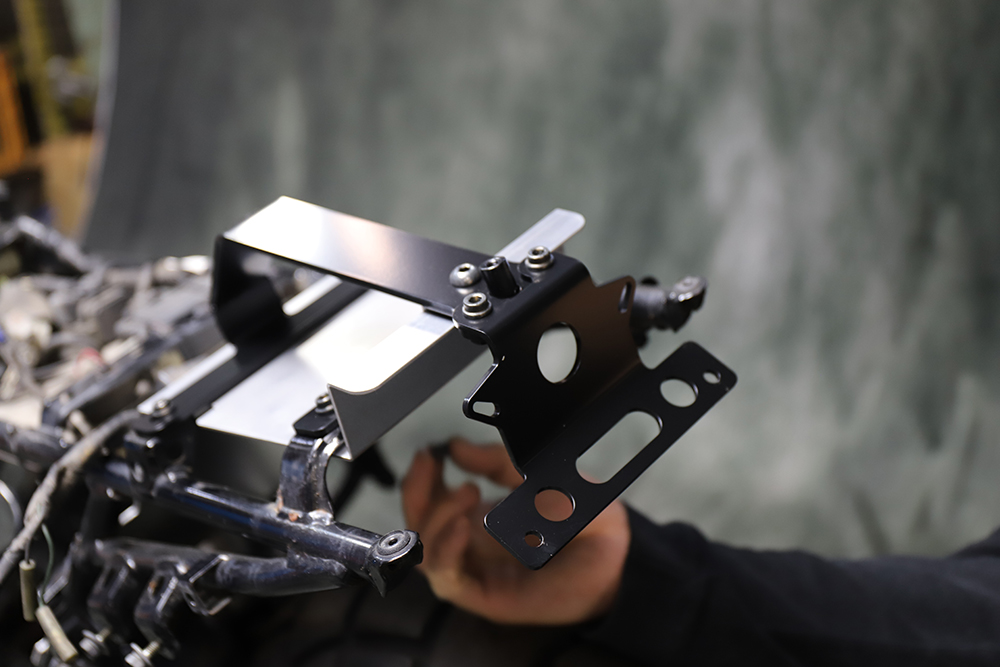

付属のテールステーを装着する

使用：M6-14ｘ2　M6ナットｘ2

取り付け推奨テールランプは以下の2点です

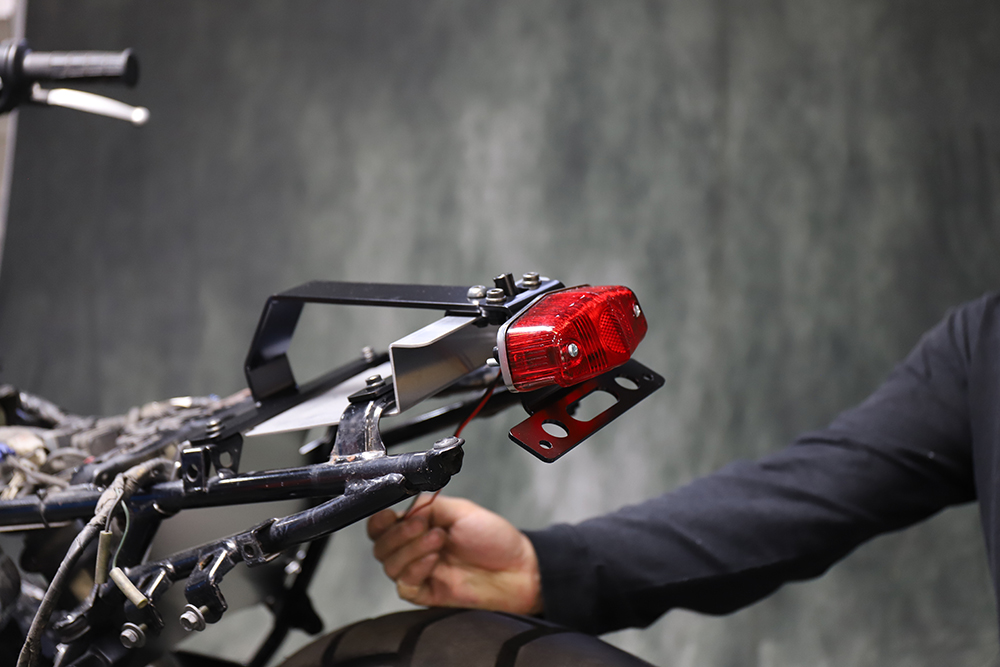

ルーカスL525レプリカテール

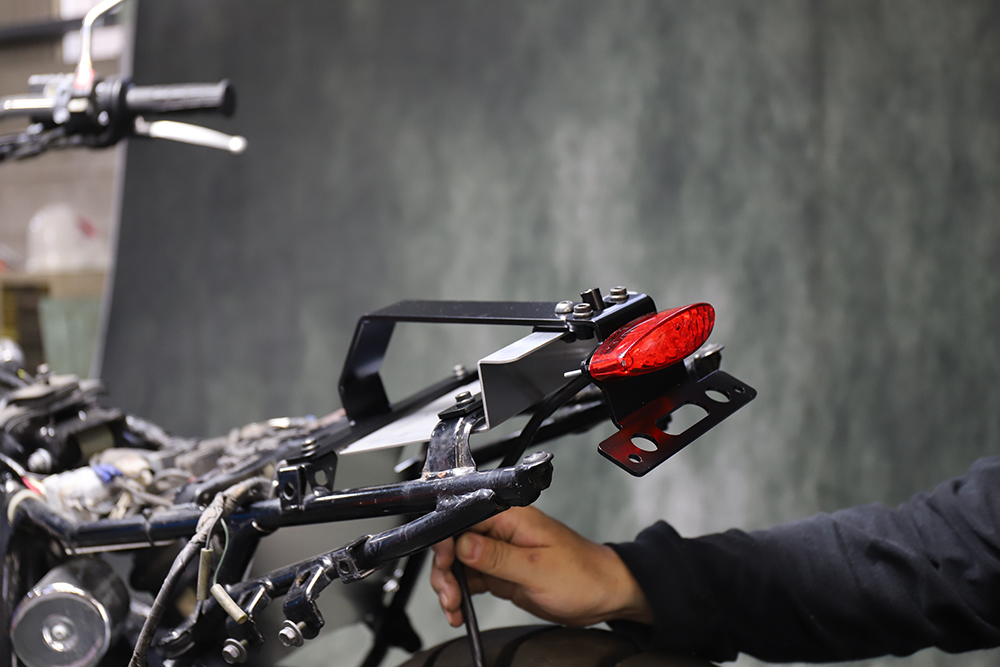

LEDオーバルテール

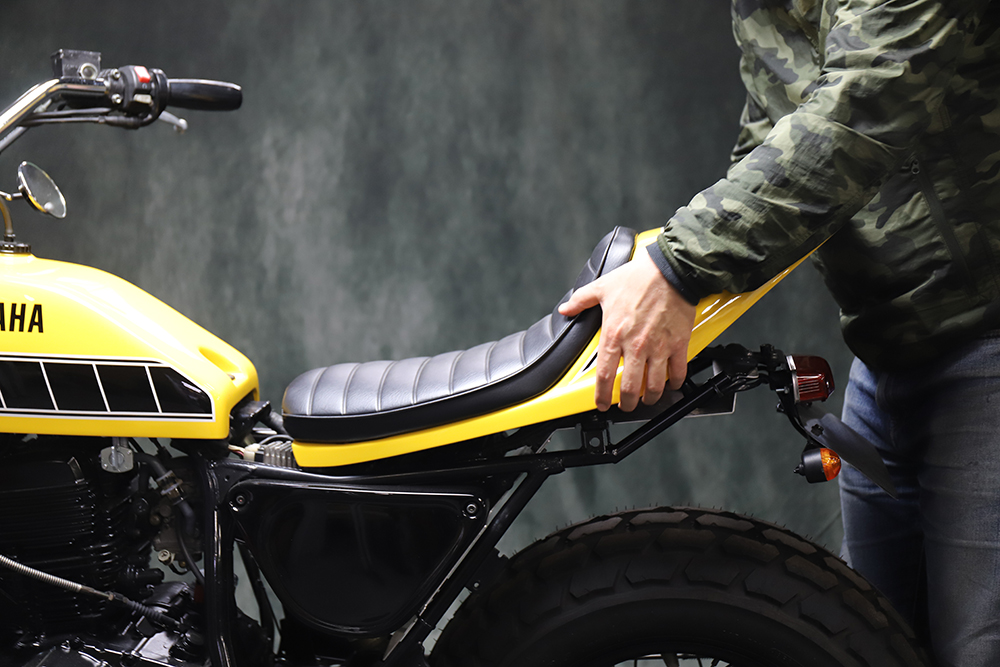

シートを装着する

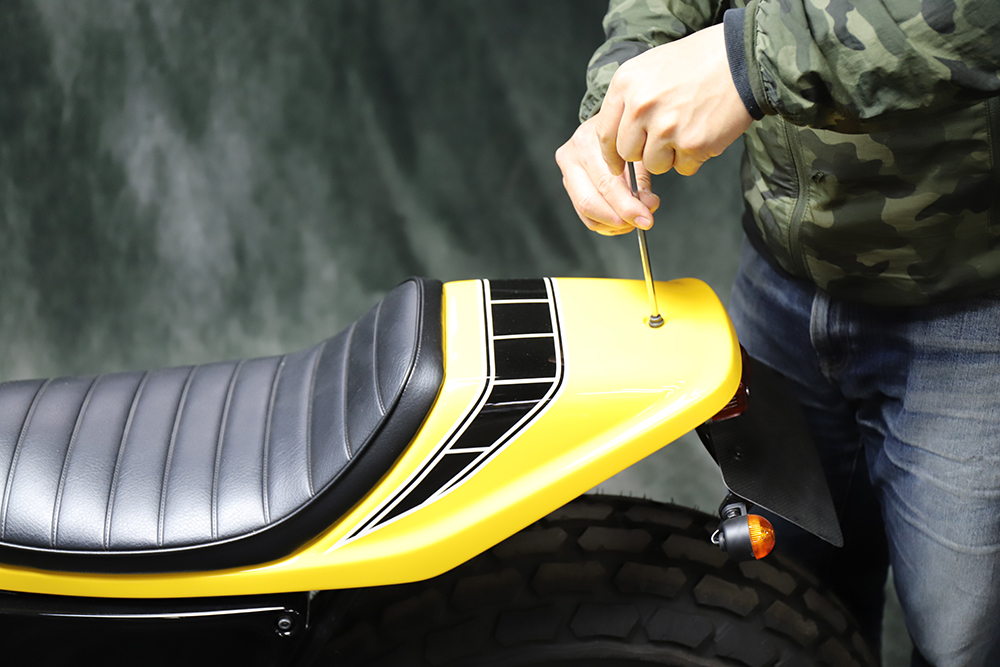

前方から挿し込み、後方をボルトで固定する








※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい
