ARROWカウリングキット スポーツスター(04-14年)

品番: G6-00097


今までにないシャープなデザインのオリジナルARROWカウル!


先端からスリムコンパクトをコンセプトに設計したハーフカウル。スポーツスター用ボルトオンキット。今までにない細身のカウルでシャープなデザインに最適。



適合車種

スポーツスター(04’〜14’)


各種注意点(必ずお読み下さい)


各年式共通注意点


【加工、工夫が必要となる部分について】

ヘッドライトの結線は純正のカプラーと一致しておりませんので、配線加工が必要になります。

-------------------------------

【加工、工夫が必要となる可能性がある部品について】

純正スロットルケーブルが角度によっては干渉してしまいます。その際は取り回しの変更、ガイドの製作、スロットルホルダーの交換、ハンドルストッパーの増設等が必要になります。
ブレーキホースの取り回しの問題で、ホースを交換して頂く必要がある可能性があります。
純正ケーブルの取り回しでは、動きが悪くなったり、ケーブルの干渉の可能性が御座います。スロットルワイヤーをネック左側から通す、クラッチケーブルをネック右側から通す、などの工夫が必要になります。
その他、本製品は取付けパーツの諸条件で干渉する部分があったり等、追加加工が必要な場合があり、カスタム素材としてお考え下さい。






04〜14年式・注意点

φ39mmナローグライドフォーク装着の車両以外は装着不可になります。
1200X、1200Cシリーズ(11’〜)、1200T、883L(11’〜)、XRは装着不可
(XRを除く04’〜10’は全て装着可能)
1200C(04’〜10’)カウルの装着は可能ですが、別売りのメーターステーは装着不可となります(メーターケース、インジゲーターが異なる為)

86〜03年式・注意点

タンク前ステー左サイドにホーンが付いている場合、移設して頂く必要があります。
86、87はフロント周りが異なる為、88〜03の39mmフォークフロント周りを取り付けて頂かないと弊社製ハンドルストッパーは使用できません。干渉が予想されますので、ハンドルストッパーを製作する必要があります。

15年式以降の適合について


現在実車での確認が取れておりません。
恐らく装着可能かと思いますが、一部工夫などが必要となる場合も御座います






別途必要となる商品

メーターステーは別売りで2種類ご用意しております。
>>95’〜14’電気式純正メーター用<<
>>φ60、φ80メーター用<<

別途ハンドルストッパーが必要となります
>>スポーツスター(04'-14') 39mmナローグライド用<<
>>スポーツスター(88'-03') 39mmナローグライド用<<

要セパレートハンドル(当社製以外干渉未確認)
基本は弊社セパレートハンドルに合わせた設計になっており、他社様の製品の場合カウル等に加工が必要になる場合があります。
現状ミラーは付属しておりませんので、お客様の方で取り付けて頂く必要があります。






サイズ

最大幅:約410mm 高さ:約350mm 下部前後長さ:約525mm ライト取り付け部:約160mm

材質

カウル:FRP スクリーン:ABS ステー:スチール

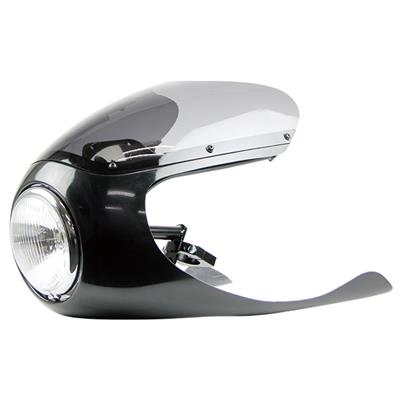

内容物

カウル、スクリーン×1 スクリーン固定ボルト×6箇所分 ヘッドライト×1 ステー×1式

FRP・黒ゲルコートについて


・FRPは元々黒色ですが、これは塗装の黒ではなく「キレイな黒色」では御座いません。そのままの使用も可能ですが、経年による変色、薄れが出てきますので塗装される事をお奨め致します。
・FRP製品は製造工程上の型抜きの際などに避けることの出来ない擦れ傷が生じます。また、若干の色褪せについても「FRP製品の許容範囲内」とさせて頂きます。あくまでも塗装の下地としてご理解下さい。
・FRP製品は、無理に力を加えると割れ等の症状がでる場合があります。

装着説明書

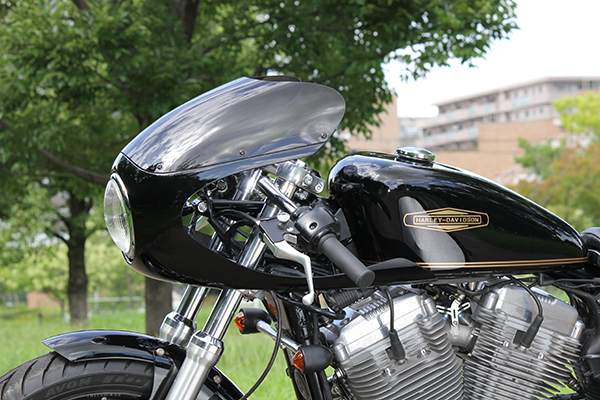

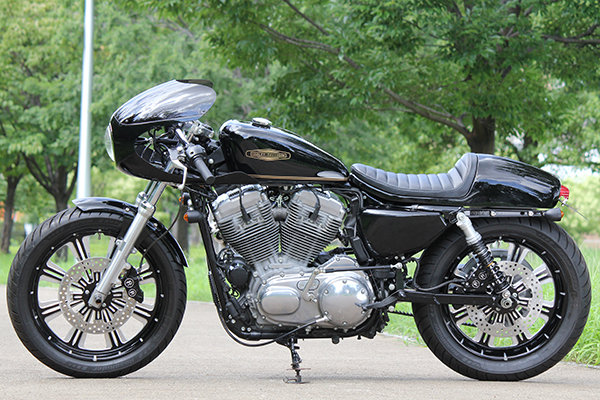

参考イメージ











税抜き ¥79,800-
税込み ¥ 87,780 -
ポイント: 2394 Pt
お問い合わせ
現在2の在庫があります
